Здравствуйте уважаемые форумчане!
Прошу оказать помощь в ремонте дупликатора RONGDA VR-7315.

Здравствуйте Рекорд, спасибо, что ответили.
Проблема в том, что аппарат отказывается делать мастера.
После включения аппарат выполняет все функции по тестированию и установке, барабан устанавливается под захват мастера, клапан  открывается, даю команду на изготовление мастера. Далее происходит протяжка мастер-пленки до барабана... и на этом процесс заканчивается. На дисплее пишет "Fake master. Press STOP buton..." и т. д.
В чем может быть проблема, подскажите пожалуйста

Здравствуйте Vadik_M!
Спасибо, что и Вы подключились к решению моей проблемы.
Итак, все по порядку. Дупликатор в эксплуатации около 3-х месяцев, отработал ~300 тыс. оттисков.
Однажды, во время печати на самоклеющейся бумаге, по непонятной причине, лист приклеился ко всем металлическим  деталям тракта подачи бумаги и, соответственно, застопорил работу механизмов. Печатный барабан традиционным способом извлечь в первый момент было невозможно.
Оператор каким-то, подозреваю, что не корректным, образом извлек барабан. При этом был погнуты некоторые детали, но об этом позже....
Я удалил все фрагменты бумаги, отмыл от клея все поверхности деталей и восстановил погнутые железки....
Установил на место барабан и включил дупликатор. Загрузка и тестирование прошли штатно.
Даю команду на изготовления мастера - и вот тут происходит то, что я описал ранее: мастер-пленка протягивается до барабана, сканер не срабатывает, и на экране появляется сообщение: "Fake master" и т. д.
Мастер родной из комплекта, мы на нем уже работали.
Посоветуйте, пожалуйста, что можно предпринять для поиска неисправностей....

Извините за столь длинное изложение...

Здравствуйте Vadik_M!
Отвечаю по Вашим пунктам:
1. Про самоклейку так и предположил...
2. "Стучать "продавцу в моей ситуации не получится, т. к. на предприятии где я работаю, это долгая песня, связанная с различными бюрократическими препонами. Все это нужно оформлять через какой-то департамент управляющей компании, а у них принцип - вам купили, работайте, сами обслуживайте и ремонтируйте. Никаких договоров на сервисное обслуживание не заключают, да и те , что были, расторгли. Вот такая ситуация...
3. Традиционным я назвал нажатие кнопки с правой боковой стороны и установку барабана в позицию его извлечения...
Вообще я мимо проходил, закончилась смена, смотрю сидит оператор этой машины и иже с ним, и что-то они "ковыряют" внутри. Спрашиваю: "Что произошло"? Да вот, говорят, залипла самоклейка, не можем извлечь барабан...
Говорю - оставьте, я утром посмотрю. На следующий день мне сообщают, что они вытащили барабан.....Мне оставалось только наблюдать последствия.....
4. Мастер был снят, скорее он отвалился сам, т. к. клапан на барабане был вывернут на изнанку....
5. Черную наклейку помыл и почистил...
6. Датчик на отражение чист...
7. Голову в машину не засовывал, она мне еще пригодится для общения с Вами и прочих занятий....

Спасибо за внимание....
Фотографии прилагаю...

Здравствуйте Vadik_M!
Спасибо за подсказку. Сменил мастера и процесс пошел!!!
Вообще довольно-таки странно. В комплекте с машиной была упаковка с четырьмя мастер-пленками.  И этот ролик мастера до поломки стоял в дупликаторе???
Ну да Бог с ним, главное, что-то сдвинулось с мертвой точки...
Но теперь обозначилась другая проблема.
Даю команду на изготовление мастера, барабан устанавливается в положение захвата, клапан открывается и начинается процесс изготовления мастера....НО! мастер не попадает в клапан, т. к. раскрыв клапана  оказывается чуть ниже траектории движения пленки... Барабан продолжает вращение...Клапан закрывается и мастер собирается в гармошку между роликами, а на экране пишет, что нет мастера на барабане.
Подскажите, пожалуйста, как правильно поступить в данном случае?
Теоретически представляю как, но боюсь что-то трогать дабы не повредить клапан.

Отредактировано Сергей М (4 октября, 2024г. 13:17:17)

А как его можно установить с перекосом, если он защелкивается в пазы?
Мастер протягивается равномерно, без морщин.
И из под т.н. "обратного ролика" выходит ровно, только его торец оказывается не в клапане, а  накрывает его сверху.
Т. е. нужно заставить барабан чуть раньше остановиться в позиции захвата мастера?

Здравствуйте  Vadik_M.
Если Вы не против, продолжим нашу переписку...

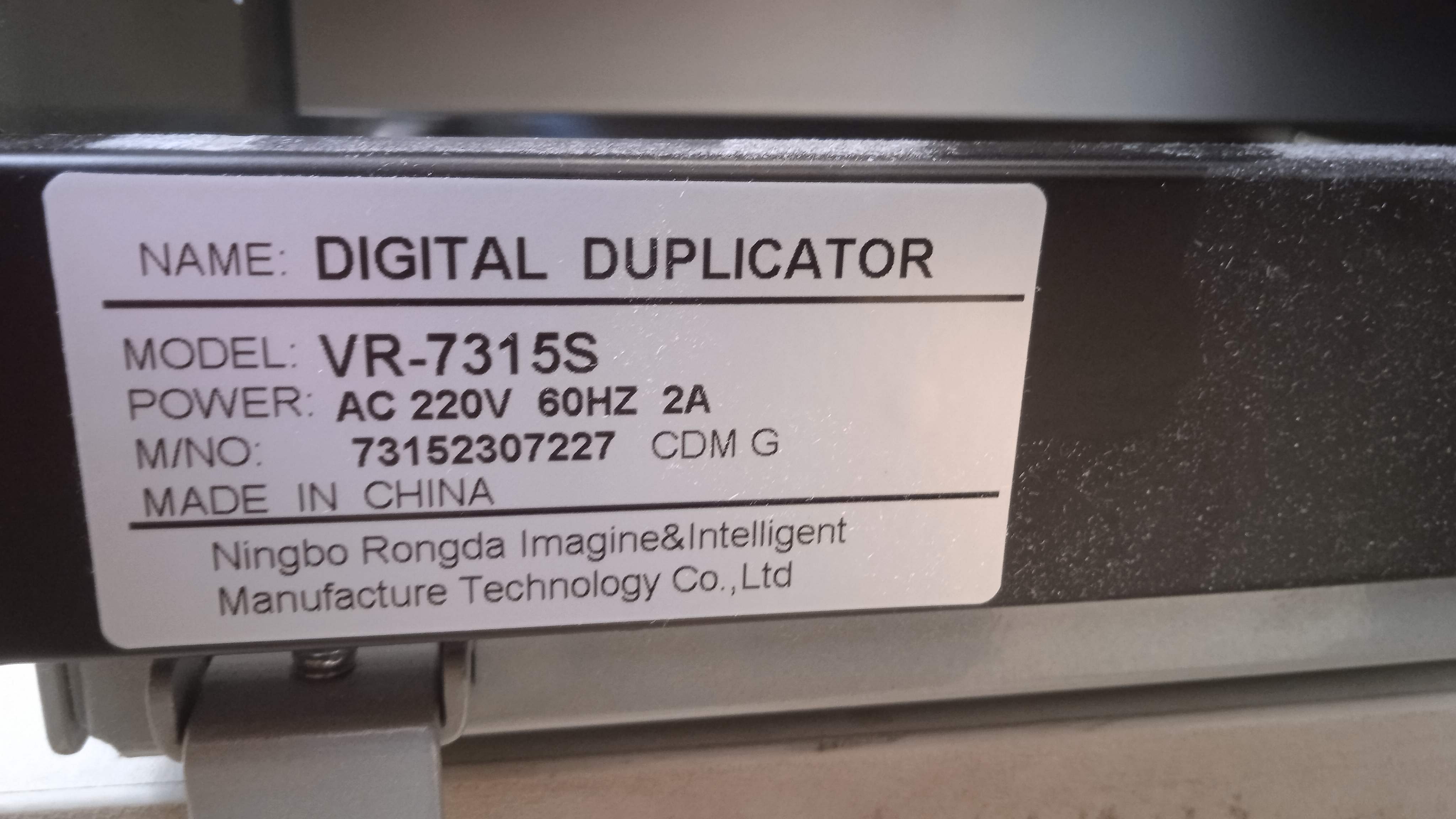

Итак, серийный номер я не скрываю. Просто не знаю как присовокупить к моему сообщению фотографии, коих в разделе "Мои загрузки" с десяток. Подскажите, как ? На форумах я человек новый, ранее никогда не приходилось вести общения такого рода, но вот на восьмом десятке все-таки решил попробовать приобщиться.
О, я кажется что-то нашел!

Не знаю, так ли это?!
Что касается позиционирования барабана и прочего, то в моем случае (возможно я повторюсь): - барабан устанавливается в позицию приемки мастера и открывается клапан, мастер-пленка подается и край ее наезжает и ложится на клапан сверху, миллиметров на пять, в клапан пленка на падает, затем, клапан закрывается и барабан продолжает вращение. Мастер-пленка, при этом, собирается в гармошку между валиками....
Получается, что:
1. Барабан проскакивает необходимую точку остановки миллиметров на пять.
2. Хвостик мастер-пленки также подается недостаточной длинны.

Вот как-то так...

Отредактировано Сергей М (7 октября, 2024г. 11:00:19)
