Приветствую.

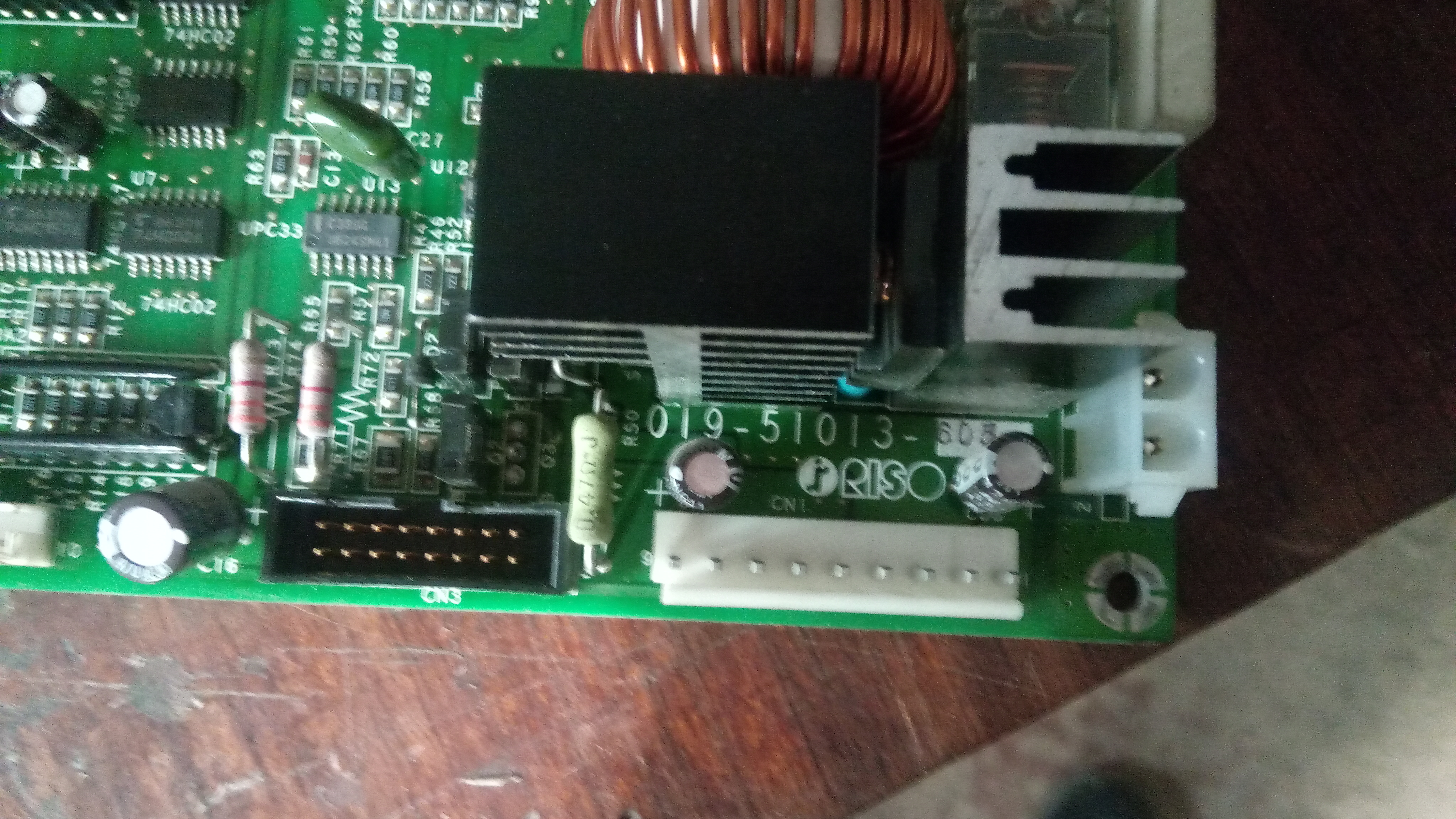

Старичок RISO GR3750 не проходит тесты 102 и 110. Пробег 2.500.340 по второму кругу. Расходники не оригинальные. Стол подачи стоит, как вкопаный. Тесты 102 и 110 не проходит. Все остальные тесты машина проходит. Датчики нижнего положения и верхнего положения стола проверены тестированием. Живые. На плате управления мотором MOTOR PCB p/n 019-51013-605 нет напряжения +24V на 3 и 4 ноге в разъеме CN3 (на мотор стола). Все шлейфы прозвонены, Мотор проверен перестановкой на другую машину - рабочий. Жду ваших советов, уважаемые сервисанты.
RISO GR3750 не проходит тесты 102 и 110
Страница: 1
Сообщений 1 страница 12 из 12
Поделиться112 октября, 2022г. 18:40:21
Поделиться212 октября, 2022г. 19:58:09
- Сервисант
- Откуда: Москва
- Сообщений: 2609
- Уважение: [+281/-8]
- Позитив: [+266/-12]
- Оборудование: RISO DUPLO IDEAL HORIZON
- Зарегистрирован: 6 февраля, 2007г.
- Последний визит:
25 апреля, 2024г. 22:19:59 - Пользователь или сервис: сервис
eduard_makogon написал(а):
Мотор проверен перестановкой
Теперь переставьте плату Моtоr PCB
Поделиться313 октября, 2022г. 19:28:19
Поставил плату с другого, рабочего.
Работает. Однако есть необходимость восстановить нерабочую.
Нет путей решения, кроме как агрегатная замена?
Поделиться413 октября, 2022г. 20:46:24
- Администратор
- Откуда: exUSSR
- Сообщений: 4429
- Уважение: [+353/-16]
- Позитив: [+308/-91]
- Оборудование: RISO, Konica Minolta
- Зарегистрирован: 1 августа, 2006г.
- Последний визит:
Сегодня 11:21:54 - Пользователь или сервис: сервис
eduard_makogon написал(а):
Однако есть необходимость восстановить нерабочую.
отдайте спецам по электронике. они перепаяют один элемент и все будет работать.
Поделиться514 октября, 2022г. 07:37:25
Я героически извиняюсь, но не укажете, какая именно электронная штуковина накрылась медным тазом?
Если это, конечно, не военная тайна? ☺
Поделиться618 октября, 2022г. 09:19:49
- Сервисант
- Откуда: Москва
- Сообщений: 2609
- Уважение: [+281/-8]
- Позитив: [+266/-12]
- Оборудование: RISO DUPLO IDEAL HORIZON
- Зарегистрирован: 6 февраля, 2007г.
- Последний визит:
25 апреля, 2024г. 22:19:59 - Пользователь или сервис: сервис
eduard_makogon написал(а):
штуковина накрылась
транзистор
Поделиться719 октября, 2022г. 08:42:57
Уважаемый господин Федоровский!

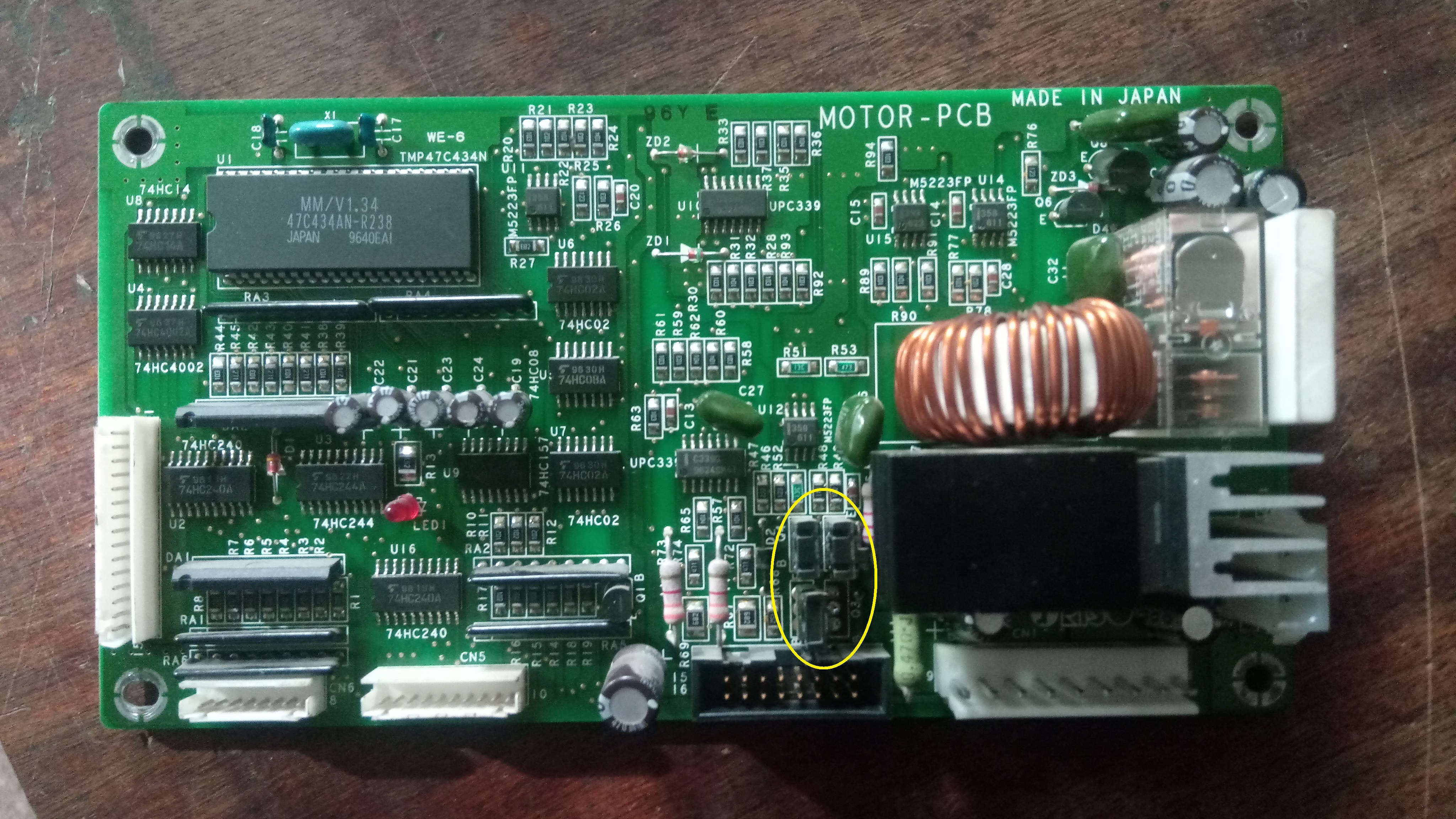

Очень признателен Вам за полученную информацию. Это не стёб, поверьте. Из всех сервисантов только Вы снизошли к вопросу владельца столь древнего аппарата. Могу сообщить, что две пары биполярных транзисторов, расположенных возле разъёма CN3 на плате были заменены сразу после дефектовки (на фото отмечены жёлтым овалом). Я, видимо, не указал этого. Диоды из обвязки этой цепи проверены. Показания в пределах нормы. Нет ещё каких-либо направлений поисков неисправности? Благодарю за ответ.
Поделиться824 октября, 2022г. 12:32:13
- Сервисант
- Откуда: Москва
- Сообщений: 2609
- Уважение: [+281/-8]
- Позитив: [+266/-12]
- Оборудование: RISO DUPLO IDEAL HORIZON
- Зарегистрирован: 6 февраля, 2007г.
- Последний визит:
25 апреля, 2024г. 22:19:59 - Пользователь или сервис: сервис
Эдуард, судя по вашим верным знакам препинания, вы, вероятно, старше меня.
Я не могу помочь вам в диагностике неисправности,
тк за весь мой стаж с этой платой случались только 2 дефекта.
1 когда выходят из строя эти парные транзисторы,
2 когда разъем на главный двигатель сам собой выпаивается и горит
Я могу прислать вам такую плату, вроде была в закромах.
Поделиться924 октября, 2022г. 12:47:13
- Сервисант
- Откуда: Россия
- Сообщений: 3065
- Уважение: [+238/-6]
- Позитив: [+138/-8]
- Оборудование: RISO
- Зарегистрирован: 17 февраля, 2007г.
- Последний визит:
Сегодня 17:01:28 - Пользователь или сервис: сервис
Кажется эти PCB были двух ревизий. В Китае PCB 2-есть в продаже.
Отредактировано Sergyk (24 октября, 2022г. 12:49:33)
Поделиться1028 октября, 2022г. 23:01:47
Тук-тук, народ! Есть кто живой? Неужели ни у кого таких залепух не случалось?
P.S. Если кто про радиомастеров с большими тёплыми паяльниками захочет рассказать, то у нас их не осталось практически.
Поделиться1119 ноября, 2022г. 20:04:39
Федоровский написал(а):
Эдуард, судя по вашим верным знакам препинания, вы, вероятно, старше меня.
Я не могу помочь вам в диагностике неисправности,
тк за весь мой стаж с этой платой случались только 2 дефекта.
1 когда выходят из строя эти парные транзисторы,
2 когда разъем на главный двигатель сам собой выпаивается и горитЯ могу прислать вам такую плату, вроде была в закромах.
Премного благодарен за предложение. Но, к великому моему сожалению, таможня не работает (думаю, догадываетесь, почему).
Донор найден. Но еврейская хозяйственность не даёт спокойно утилизировать покойного. Надеюсь, парень с большим тёплым паяльником когда-нибудь будет найден и воскресит усопшего.
Всем мира и добра. Благодарю всех откликнувшихся.
Поделиться1221 ноября, 2022г. 10:20:37
- Сервисант
- Откуда: Москва
- Сообщений: 2609
- Уважение: [+281/-8]
- Позитив: [+266/-12]
- Оборудование: RISO DUPLO IDEAL HORIZON
- Зарегистрирован: 6 февраля, 2007г.
- Последний визит:
25 апреля, 2024г. 22:19:59 - Пользователь или сервис: сервис
Свернутый текст
eduard_makogon написал(а):Но еврейская хозяйственность не даёт утилизировать
Это явление распространено не только у вас.
В какую то бытность нахватал бу GR FR и CR.
Типо, когда пилотам будет делать нечего...то их воскресим. Итого полгаража занято, а конь и ныне тама... но жаба уже проснулась и требует очищения пространства.
