rz 201e Ошибка J08-409

Страница: 1 2 3

Сообщений 1 страница 20 из 43

1

  • Автор: masteroforion
  • Участник
  • Откуда: Москва
  • Сообщений: 3
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Оборудование: Riso ez201
  • Зарегистрирован: 23 марта, 2023г.
  • Последний визит:
    13 октября, 2023г. 16:12:53
  • Пользователь или сервис: пользователь

MC 1080
TC 6 450 000

Ошибка J08-409. Датчики бумаги и выброса бумаги в тестовом опрашиваются нормально.
Не поднимается печатный вал. Бумага застревает под барабаном

Заранее благодарен за помощь

0

2

  • Автор: sergog
  • Сервисант
  • sergog
  • Откуда: Москва
  • Сообщений: 598
  • Уважение: [+55/-0]
  • Позитив: [+0/-0]
  • Оборудование: riso, uchida
  • Зарегистрирован: 7 февраля, 2012г.
  • Последний визит:
    Вчера 15:14:55
  • Пользователь или сервис: сервис

шестерню второй подачи смотрите - как минимум почистите спиртом  ,а лучше замените .

0

3

  • Автор: Федоровский
  • Сервисант
  • Федоровский
  • Откуда: Москва
  • Сообщений: 2609
  • Уважение: [+281/-8]
  • Позитив: [+266/-12]
  • Оборудование: RISO DUPLO IDEAL HORIZON
  • Зарегистрирован: 6 февраля, 2007г.
  • Последний визит:
    25 апреля, 2024г. 22:19:59
  • Пользователь или сервис: сервис
masteroforion написал(а):

Не поднимается печатный вал.

а соленоид, осуществляющий зацеп рычага прижима, исправен?
регулировка зазора 0.3мм рычага G, мне кажется - самое вероятное.

0

4

  • Автор: yrian
  • Сервисант
  • yrian
  • Откуда: Россия, Воронеж
  • Сообщений: 850
  • Уважение: [+82/-6]
  • Позитив: [+3/-0]
  • Оборудование: RISO, DUPLO, RICOH
  • Зарегистрирован: 18 сентября, 2009г.
  • Последний визит:
    Сегодня 05:40:08
  • Пользователь или сервис: сервис

Ролики свежие?

0

5

  • Автор: Vadik_M
  • Сервисант
  • Vadik_M
  • Откуда: Волгоград
  • Сообщений: 8091
  • Уважение: [+687/-40]
  • Позитив: [+244/-60]
  • Оборудование: RISO, Ricoh и т.д.
  • Зарегистрирован: 15 марта, 2008г.
  • Последний визит:
    25 апреля, 2024г. 07:03:52
  • Пользователь или сервис: сервис

Амортизатор разбит

0

6

  • Автор: Sergyk
  • Сервисант
  • Sergyk
  • Откуда: Россия
  • Сообщений: 3065
  • Уважение: [+238/-6]
  • Позитив: [+138/-8]
  • Оборудование: RISO
  • Зарегистрирован: 17 февраля, 2007г.
  • Последний визит:
    Сегодня 03:49:08
  • Пользователь или сервис: сервис
Vadik_M написал(а):

Амортизатор разбит

На RZ?

0

7

  • Автор: sergog
  • Сервисант
  • sergog
  • Откуда: Москва
  • Сообщений: 598
  • Уважение: [+55/-0]
  • Позитив: [+0/-0]
  • Оборудование: riso, uchida
  • Зарегистрирован: 7 февраля, 2012г.
  • Последний визит:
    Вчера 15:14:55
  • Пользователь или сервис: сервис
Vadik_M написал(а):

Амортизатор разбит

RZ.................не EZ

0

8

  • Автор: Vadik_M
  • Сервисант
  • Vadik_M
  • Откуда: Волгоград
  • Сообщений: 8091
  • Уважение: [+687/-40]
  • Позитив: [+244/-60]
  • Оборудование: RISO, Ricoh и т.д.
  • Зарегистрирован: 15 марта, 2008г.
  • Последний визит:
    25 апреля, 2024г. 07:03:52
  • Пользователь или сервис: сервис

RZ201
не встречал

0

9

  • Автор: sergog
  • Сервисант
  • sergog
  • Откуда: Москва
  • Сообщений: 598
  • Уважение: [+55/-0]
  • Позитив: [+0/-0]
  • Оборудование: riso, uchida
  • Зарегистрирован: 7 февраля, 2012г.
  • Последний визит:
    Вчера 15:14:55
  • Пользователь или сервис: сервис
Vadik_M написал(а):

RZ201
не встречал

значит или  не RZ или не 201 .

0

10

  • Автор: Pluto
  • Участник
  • Откуда: Bryansk, Russia
  • Сообщений: 33
  • Уважение: [+0/-0]
  • Позитив: [+3/-0]
  • Оборудование: riso sf
  • Зарегистрирован: 23 октября, 2019г.
  • Последний визит:
    20 октября, 2023г. 11:23:25
  • Пользователь или сервис: пользователь
Федоровский написал(а):

а соленоид, осуществляющий зацеп рычага прижима, исправен?
регулировка зазора 0.3мм рычага G, мне кажется - самое вероятное.

вы не подскажите код регулировки?

0

11

  • Автор: Vadik_M
  • Сервисант
  • Vadik_M
  • Откуда: Волгоград
  • Сообщений: 8091
  • Уважение: [+687/-40]
  • Позитив: [+244/-60]
  • Оборудование: RISO, Ricoh и т.д.
  • Зарегистрирован: 15 марта, 2008г.
  • Последний визит:
    25 апреля, 2024г. 07:03:52
  • Пользователь или сервис: сервис

В ТМ889 положение для регулировки 0.3 мм
Регулируется руками с отверткой.
Так у вас RZ или EZ

0

12

  • Автор: Pluto
  • Участник
  • Откуда: Bryansk, Russia
  • Сообщений: 33
  • Уважение: [+0/-0]
  • Позитив: [+3/-0]
  • Оборудование: riso sf
  • Зарегистрирован: 23 октября, 2019г.
  • Последний визит:
    20 октября, 2023г. 11:23:25
  • Пользователь или сервис: пользователь
Vadik_M написал(а):

В ТМ889 положение для регулировки 0.3 мм
Регулируется руками с отверткой.
Так у вас RZ или EZ

тему создавал не я ,  просто у меня похожая проблема с ризографом EZ 201

0

13

  • Автор: Vadik_M
  • Сервисант
  • Vadik_M
  • Откуда: Волгоград
  • Сообщений: 8091
  • Уважение: [+687/-40]
  • Позитив: [+244/-60]
  • Оборудование: RISO, Ricoh и т.д.
  • Зарегистрирован: 15 марта, 2008г.
  • Последний визит:
    25 апреля, 2024г. 07:03:52
  • Пользователь или сервис: сервис

Значит ищите на полу внутри ризографа кусочки резины.
Это остатки амортизатора.

0

14

  • Автор: Pluto
  • Участник
  • Откуда: Bryansk, Russia
  • Сообщений: 33
  • Уважение: [+0/-0]
  • Позитив: [+3/-0]
  • Оборудование: riso sf
  • Зарегистрирован: 23 октября, 2019г.
  • Последний визит:
    20 октября, 2023г. 11:23:25
  • Пользователь или сервис: пользователь
Vadik_M написал(а):

Значит ищите на полу внутри ризографа кусочки резины.
Это остатки амортизатора.

Амортизатор на месте, целый, я в первую очередь на него обратил внимание. Куда еще копать не знаю

0

15

  • Автор: sergog
  • Сервисант
  • sergog
  • Откуда: Москва
  • Сообщений: 598
  • Уважение: [+55/-0]
  • Позитив: [+0/-0]
  • Оборудование: riso, uchida
  • Зарегистрирован: 7 февраля, 2012г.
  • Последний визит:
    Вчера 15:14:55
  • Пользователь или сервис: сервис

шестерня 2й подачи ............

0

16

  • Автор: Pluto
  • Участник
  • Откуда: Bryansk, Russia
  • Сообщений: 33
  • Уважение: [+0/-0]
  • Позитив: [+3/-0]
  • Оборудование: riso sf
  • Зарегистрирован: 23 октября, 2019г.
  • Последний визит:
    20 октября, 2023г. 11:23:25
  • Пользователь или сервис: пользователь
sergog написал(а):

шестерня 2й подачи ............

заменил, не помогло, да и шестерня металлическая  в хорошем состоянии

0

17

  • Автор: sergog
  • Сервисант
  • sergog
  • Откуда: Москва
  • Сообщений: 598
  • Уважение: [+55/-0]
  • Позитив: [+0/-0]
  • Оборудование: riso, uchida
  • Зарегистрирован: 7 февраля, 2012г.
  • Последний визит:
    Вчера 15:14:55
  • Пользователь или сервис: сервис
Pluto написал(а):

sergog написал(а):

    шестерня 2й подачи ............

заменил, не помогло, да и шестерня металлическая  в хорошем состоянии

а какой ей быть - бумажной ?  :D
Если застревает под барабаном  , значит первая подача проходит . При замене - точно той стороной поставили  - надписью на торце к себе ? Лист не выходит на выводной транспортер ? Если выходит - посмотрите вентилятор на выходе на предмет пыли .

0

18

  • Автор: Pluto
  • Участник
  • Откуда: Bryansk, Russia
  • Сообщений: 33
  • Уважение: [+0/-0]
  • Позитив: [+3/-0]
  • Оборудование: riso sf
  • Зарегистрирован: 23 октября, 2019г.
  • Последний визит:
    20 октября, 2023г. 11:23:25
  • Пользователь или сервис: пользователь
sergog написал(а):

а какой ей быть - бумажной ?
Если застревает под барабаном  , значит первая подача проходит . При замене - точно той стороной поставили  - надписью на торце к себе ? Лист не выходит на выводной транспортер ? Если выходит - посмотрите вентилятор на выходе на предмет пыли .

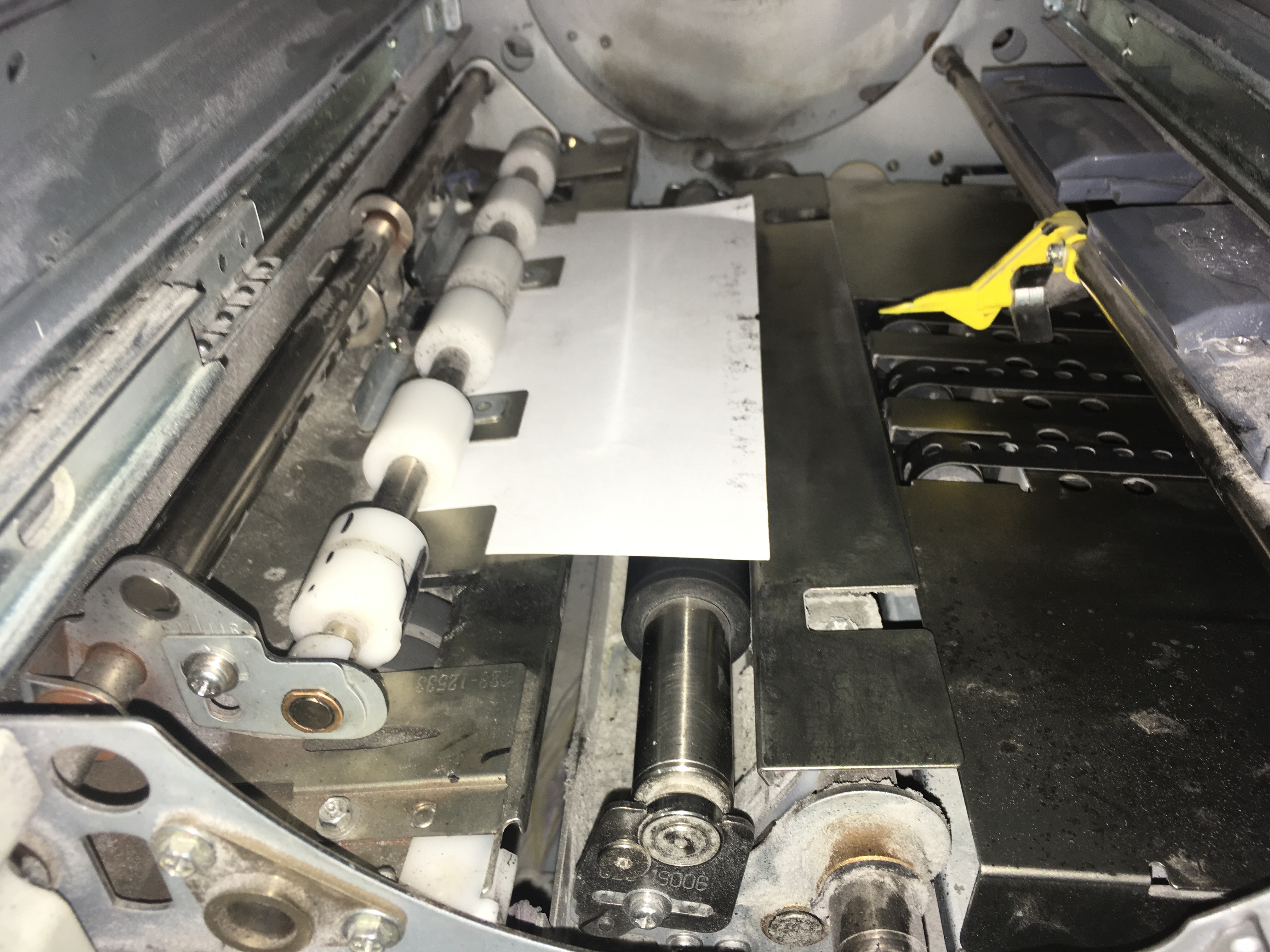

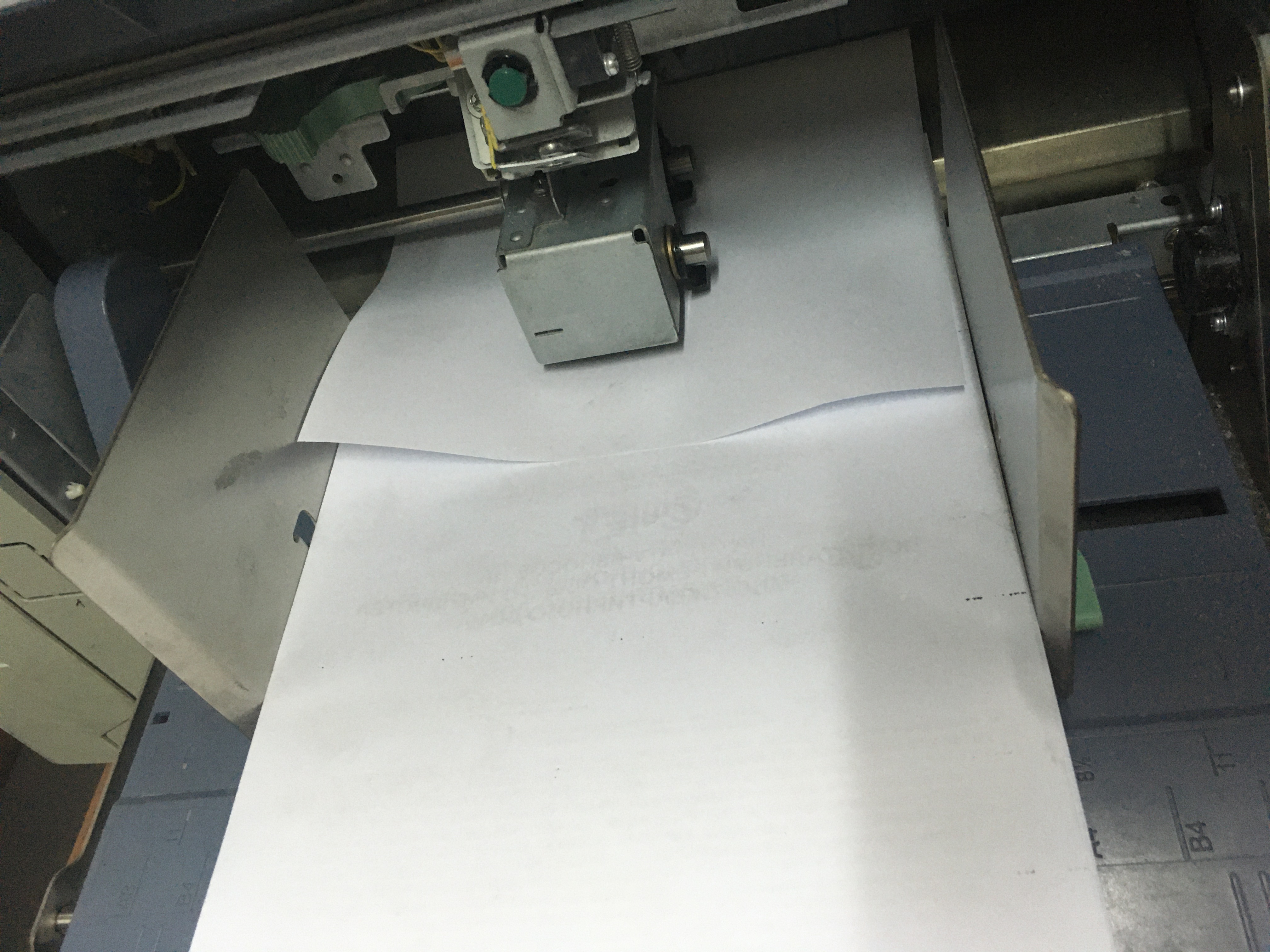

да, при замене поставил надписью к себе, лист до транспортера не доходит, останавливается под барабаномhttps://forumupload.ru/uploads/0000/10/ae/5587/t566984.jpg
https://forumupload.ru/uploads/0000/10/ae/5587/t879269.jpg

0

19

  • Автор: Vadik_M
  • Сервисант
  • Vadik_M
  • Откуда: Волгоград
  • Сообщений: 8091
  • Уважение: [+687/-40]
  • Позитив: [+244/-60]
  • Оборудование: RISO, Ricoh и т.д.
  • Зарегистрирован: 15 марта, 2008г.
  • Последний визит:
    25 апреля, 2024г. 07:03:52
  • Пользователь или сервис: сервис
sergog написал(а):

шестерня 2й подачи

на данной серии там уже модифицированная идет. (с красным нутром). Не лопнула еще не разы в отличие от старых RZ

Pluto написал(а):

останавливается под барабаном

по фото 100% прижимной не прижимает лист к барабану.

Pluto написал(а):

Амортизатор на месте, целый,

Снимали его?. Там рычаг мог яму пробить без разрушения всей резины.
Снимите не поленитесь. Два черных винтика под шестигранник.
И все станет ясно.

0

20

  • Автор: Pluto
  • Участник
  • Откуда: Bryansk, Russia
  • Сообщений: 33
  • Уважение: [+0/-0]
  • Позитив: [+3/-0]
  • Оборудование: riso sf
  • Зарегистрирован: 23 октября, 2019г.
  • Последний визит:
    20 октября, 2023г. 11:23:25
  • Пользователь или сервис: пользователь
Vadik_M написал(а):

на данной серии там уже модифицированная идет. (с красным нутром). Не лопнула еще не разы в отличие от старых RZ

по фото 100% прижимной не прижимает лист к барабану.

Снимали его?. Там рычаг мог яму пробить без разрушения всей резины.
Снимите не поленитесь. Два черных винтика под шестигранник.
И все станет ясно.

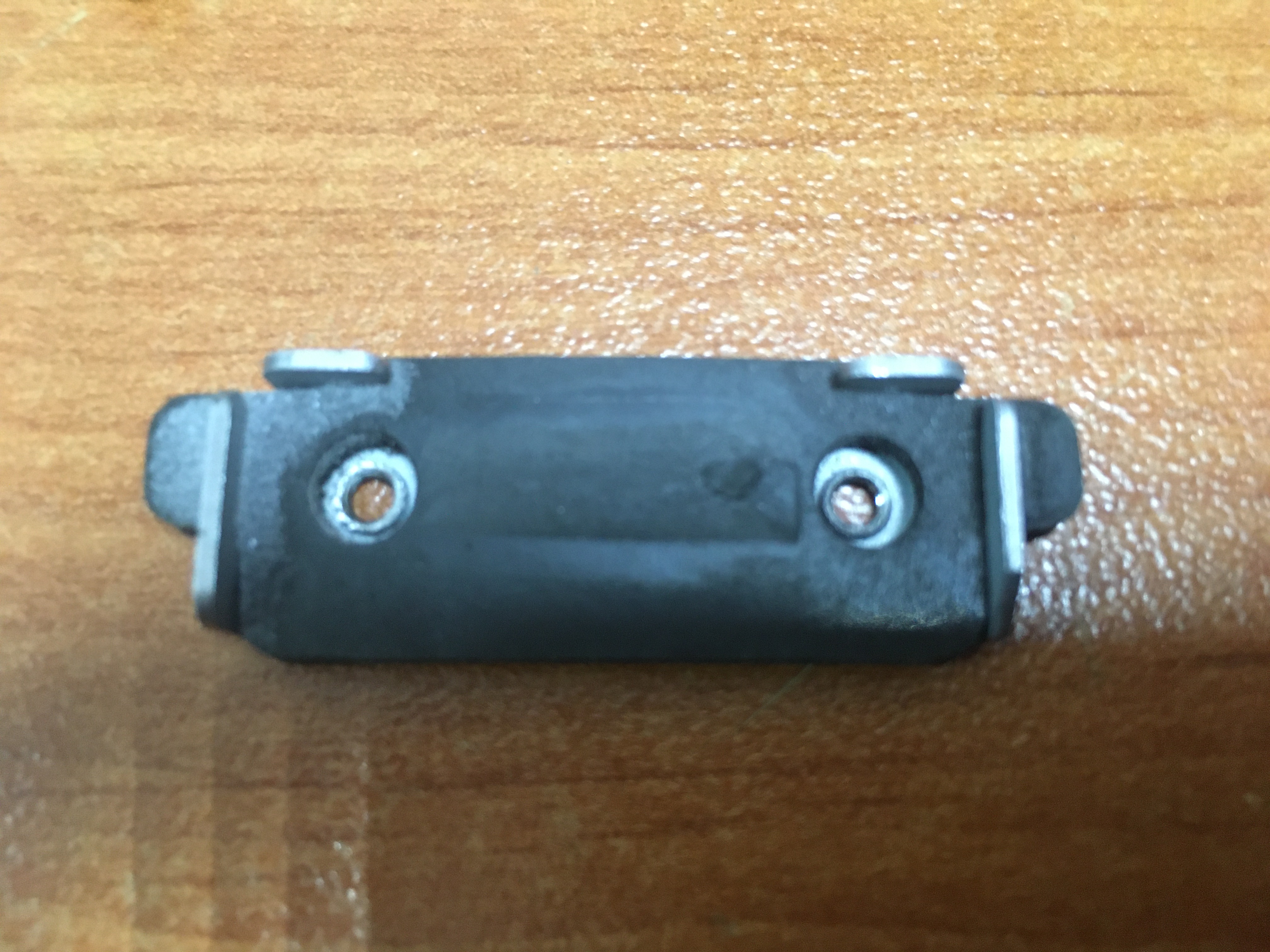

Снял амортизатор, ямы конечно нет, но незначительный след присутствуетhttps://forumupload.ru/uploads/0000/10/ae/5587/t495740.jpg

0
