Riso EZ 370E прижимной вал не срабатывает

Страница: 1

Сообщений 1 страница 8 из 8

1

  • Автор: Айк Григорян
  • Участник
  • Откуда: Петропавловск-Камчатский
  • Сообщений: 30
  • Уважение: [+0/-0]
  • Позитив: [+1/-0]
  • Оборудование: Mimaki, Riso, Duplo, OIK, Konica minolta, Kyocera
  • Зарегистрирован: 26 октября, 2016г.
  • Последний визит:
    11 апреля, 2024г. 02:17:00
  • Пользователь или сервис: Cервис

Всем добрый день!
Riso EZ 370E
мастер 1531
количество копии 923708

прижимной вал не срабатывает ни как. Бумага заходит и застревает под барабаном.

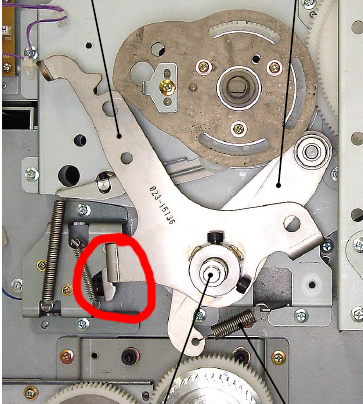

https://forumupload.ru/uploads/0000/10/ae/4994/t375243.jpg
магнит (в картинке в красном круге) Solenoid lever держит рычаг давления (Pressure lever; spring) всё.
Сам магнит проверил работает.

Отредактировано Айк Григорян (22 сентября, 2023г. 06:59:31)

0

2

  • Автор: Федоровский
  • Сервисант
  • Федоровский
  • Откуда: Москва
  • Сообщений: 2609
  • Уважение: [+281/-8]
  • Позитив: [+266/-12]
  • Оборудование: RISO DUPLO IDEAL HORIZON
  • Зарегистрирован: 6 февраля, 2007г.
  • Последний визит:
    25 апреля, 2024г. 22:19:59
  • Пользователь или сервис: сервис

Мастер пленка на барабане есть?

0

3

  • Автор: yrian
  • Сервисант
  • yrian
  • Откуда: Россия, Воронеж
  • Сообщений: 850
  • Уважение: [+82/-6]
  • Позитив: [+3/-0]
  • Оборудование: RISO, DUPLO, RICOH
  • Зарегистрирован: 18 сентября, 2009г.
  • Последний визит:
    Сегодня 05:40:08
  • Пользователь или сервис: сервис

Рззиновый демпфер рычага прижима разрушился, скорее всего.

+1

4

  • Автор: Айк Григорян
  • Участник
  • Откуда: Петропавловск-Камчатский
  • Сообщений: 30
  • Уважение: [+0/-0]
  • Позитив: [+1/-0]
  • Оборудование: Mimaki, Riso, Duplo, OIK, Konica minolta, Kyocera
  • Зарегистрирован: 26 октября, 2016г.
  • Последний визит:
    11 апреля, 2024г. 02:17:00
  • Пользователь или сервис: Cервис

Конечно есть!

0

5

  • Автор: Айк Григорян
  • Участник
  • Откуда: Петропавловск-Камчатский
  • Сообщений: 30
  • Уважение: [+0/-0]
  • Позитив: [+1/-0]
  • Оборудование: Mimaki, Riso, Duplo, OIK, Konica minolta, Kyocera
  • Зарегистрирован: 26 октября, 2016г.
  • Последний визит:
    11 апреля, 2024г. 02:17:00
  • Пользователь или сервис: Cервис
yrian написал(а):

Рззиновый демпфер рычага прижима разрушился, скорее всего.

разрушился (((

0

6

  • Автор: Айк Григорян
  • Участник
  • Откуда: Петропавловск-Камчатский
  • Сообщений: 30
  • Уважение: [+0/-0]
  • Позитив: [+1/-0]
  • Оборудование: Mimaki, Riso, Duplo, OIK, Konica minolta, Kyocera
  • Зарегистрирован: 26 октября, 2016г.
  • Последний визит:
    11 апреля, 2024г. 02:17:00
  • Пользователь или сервис: Cервис
yrian написал(а):

Рззиновый демпфер рычага прижима разрушился, скорее всего.

Резину менял, всё ровно магнит не срабатывает. Пальцем держу печатает без проблем, как опускаю держит  рычаг и ошибка J08 замятие бумаги

0

7

  • Автор: yrian
  • Сервисант
  • yrian
  • Откуда: Россия, Воронеж
  • Сообщений: 850
  • Уважение: [+82/-6]
  • Позитив: [+3/-0]
  • Оборудование: RISO, DUPLO, RICOH
  • Зарегистрирован: 18 сентября, 2009г.
  • Последний визит:
    Сегодня 05:40:08
  • Пользователь или сервис: сервис

1. Когда кулак толкает подшипник и, через него, рычаг прижима, упор рычга должен немного приподниматься над выборкой упора соленоида, освобождая его. Как раз в этот момент на обмотки подается напруга и сердечник втягивается. Прокрутите привод руками, или кнопкой до точки макс. подълма рчага (это положение изображено на вашей фотке) и проверьте, освобожддается ли сердечник.

    2. Продували ли вы датчик 2-й подачи?

Отредактировано yrian (26 сентября, 2023г. 17:59:19)

0

8

  • Автор: Айк Григорян
  • Участник
  • Откуда: Петропавловск-Камчатский
  • Сообщений: 30
  • Уважение: [+0/-0]
  • Позитив: [+1/-0]
  • Оборудование: Mimaki, Riso, Duplo, OIK, Konica minolta, Kyocera
  • Зарегистрирован: 26 октября, 2016г.
  • Последний визит:
    11 апреля, 2024г. 02:17:00
  • Пользователь или сервис: Cервис
yrian написал(а):

1. Когда кулак толкает подшипник и, через него, рычаг прижима, упор рычга должен немного приподниматься над выборкой упора соленоида, освобождая его. Как раз в этот момент на обмотки подается напруга и сердечник втягивается. Прокрутите привод руками, или кнопкой до точки макс. подълма рчага (это положение изображено на вашей фотке) и проверьте, освобожддается ли сердечник.

    2. Продували ли вы датчик 2-й подачи?

Отредактировано yrian (Сегодня 02:59:19)

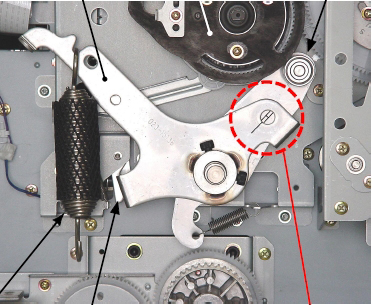

Заработал! Спасибо огромное. Вся проблема после замени Резинового  демпфера была регулировка рычаг прижима и резинного вала.
https://forumupload.ru/uploads/0000/10/ae/4994/t283574.jpg
