Riso EZ-370
Пробег 2.8 млн. копий.
Расходные материалы - аналог.
После застревания листа картона - блокировка барабана. Провернуло метки на гл.приводе.
слетела пружинка толкателя - сломано одно кранйнее кольцо.
Что сделано:
Профилактика и диагностика.
Пружина толкателя заменена от RZ370.
снятие главного привода, выставление шестерен по меткам.
После сборки - при первой копии - не сделана - ризограф сам отключается - включается - ошибка P01-520.
Главный мотор или плата?
Кто сталкивался?
Провернуло метки на гл. приводе.
слетела пружинка толкателя - сломано одно крайнее кольцо.
Ничего не понятно. Поясните. Если возможно, дайте фотки.
Микрик под барабаном.
Ничего не понятно. Поясните. Если возможно, дайте фотки.
При первом открытии платы, на поддоне лежала сломаная пружинка рычага толкателя. На ней отогнул виток, сделав из него крюк и одел на свое место.
Поясните

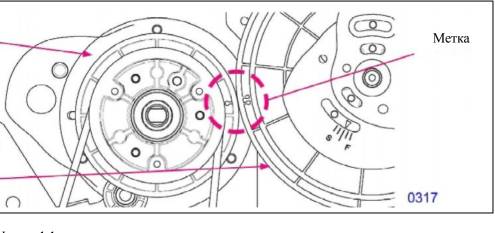

Эти метки не совпадали, с метками соседних шестерен.
дайте фотки

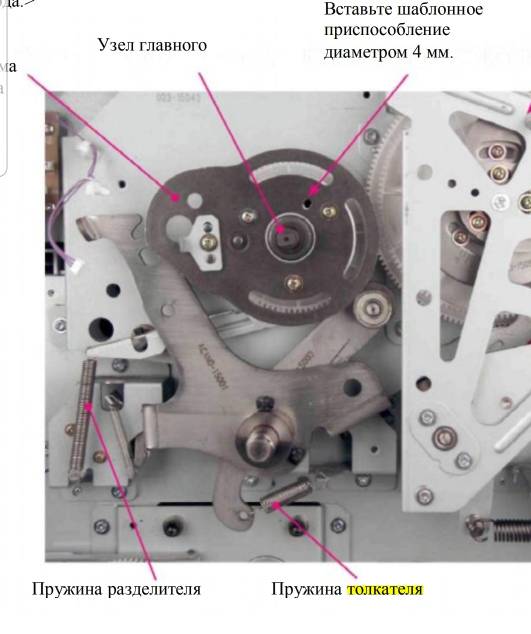

вот эта пружина и метки
дайте фотки.
Микрик под барабаном.
Приветствую, Сергей!

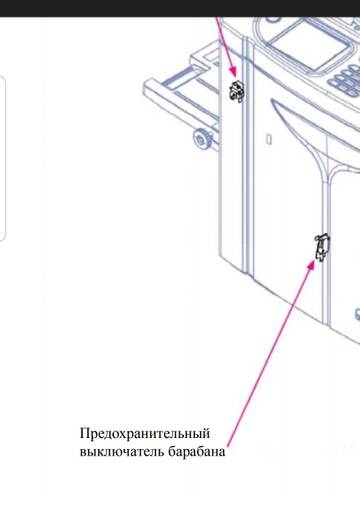

Этот микрик?
Да, его я бы поменял.
Микрик под барабаном.
Там бы по другому ругался. Вопрошающий фотки с мануала крепит. А в реале не знает как правильно делать.
Микрик под барабаном - это когда Р03-502. Вы, Sergyk, путаете что-то.
Когда Р01-520, надо в первую очередь посмотреть, подключен ли датчик положения В.
Насчëт меток: шестерни, на которых они расположены, разного диаметра, позтому они (метки) и не могут всегда совпадать. Здесь они совпадают каждай 4-й, или 5-й оборот, точно не помню, специально не считал.
"Пружинку рычага толкателя" починить , конено, надо, но также надо учитывать, что еë влияние на работоспособность аппарата равно нулю.
Пружинку рычага толкателя" починить , конено, надо, но также надо учитывать, что еë влияние на работоспособность аппарата равно нулю.
Это да. Звук другой.
После сборки - при первой копии - не сделана - ризограф сам отключается - включается - ошибка P01-520.
Ключевое слово "После сборки"
Да, его я бы поменял.
Спасибо, как попробую, отпишу.
Когда Р01-520, надо в первую очередь посмотреть, подключен ли датчик положения В
По датчику В, были бы другие ошибки. 01-520, это ошибка по шифратору гл.двигателя. Провода либо забыл подключить.
Я так делал.
А в реале не знает как правильно делать.
Доброго времени суток, честно- не знаю. Подскажите, пожалуйста.
Когда Р01-520, надо в первую очередь посмотреть, подключен ли датчик положения В.
Датчик положения В проверял, подставлял второй с рабочей машины. В тесте - также уходит в защиту.

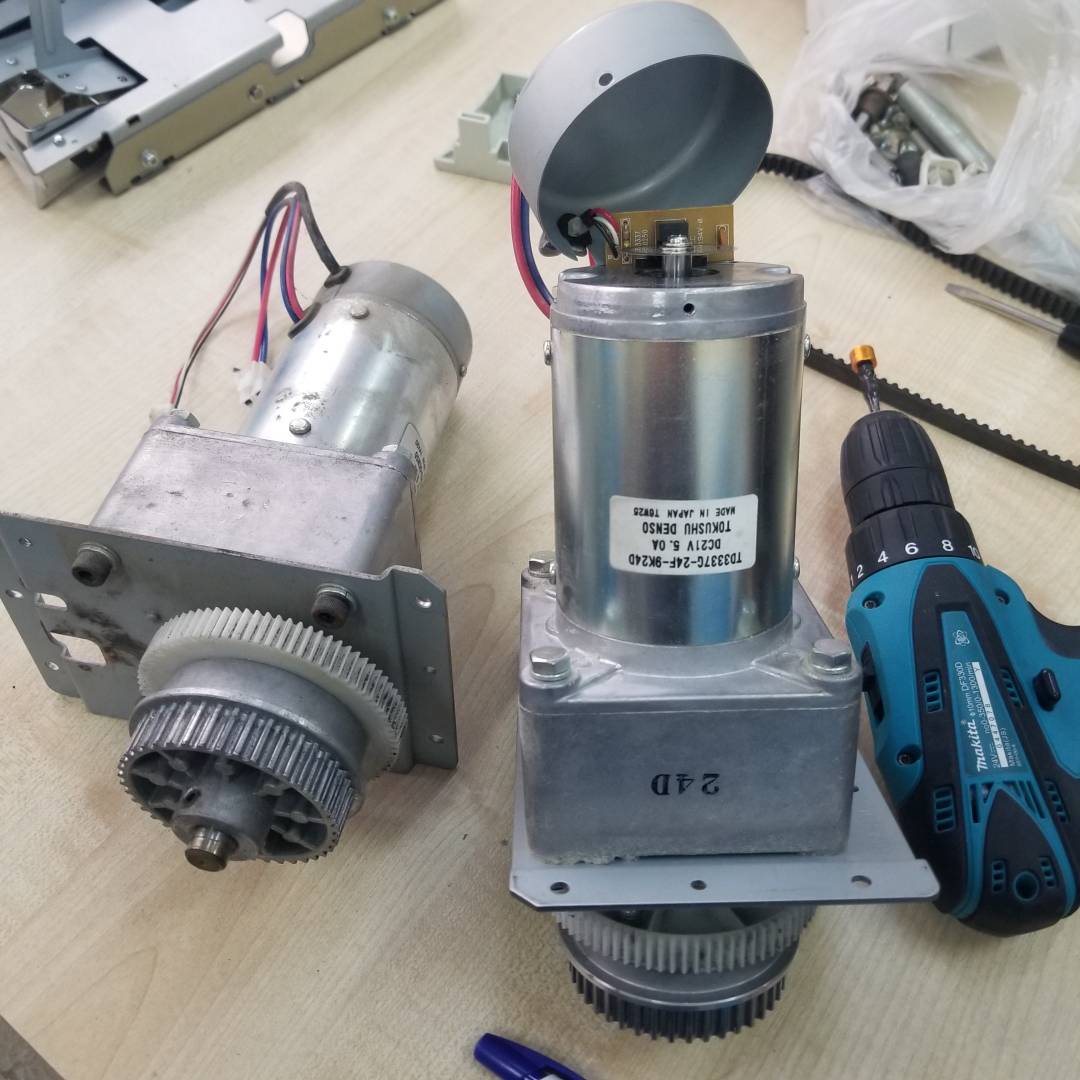

Еще снял с рабочей машины главный двигатель, установил на нерабочую- без изменений.
По опыту 10 лет назад при ошибке Р01-520(в блокноте была запись о разъеме на плате питания CN7), прозвонил зачистил контакты - без изменений, а 10 лет назад помогло.
Отредактировано RZ200 (30 ноября, 2023г. 09:34:52)
По датчику В, были бы другие ошибки. 01-520, это ошибка по шифратору гл.двигателя. Провода либо забыл подключить.
Я так делал.
Точно. По положению В - это Р01-521. Каюсь.
Провода, либо шифратор в пыли.
Ключевое слово "После сборки"
В первом моем сообщении - не указал что об ошибка P01-520 - клиент сообщил при вызове на ремонт.
До моего вмешательства (разборки-сборки) - клиент выписал ошибку P01-520 в свой блокнот.
К сожалению первая запись недоступна к Редактированию(.
Отредактировано RZ200 (30 ноября, 2023г. 09:43:34)

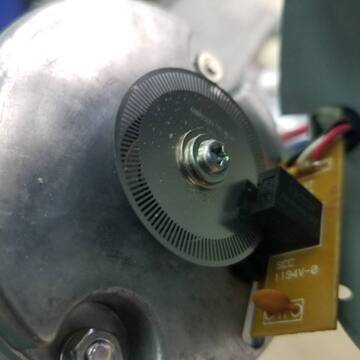

либо шифратор в пыли.
Шифратор чистый, продул грушей, протер безворсовой салфеткой.
была пылинка - но чистка не помогла, замена гл.мотора с рабочей машины - тоже не изменила положение.
Провода либо забыл подключить.
подключил, но спасибо за ответ - прозвоню их, проверю на повреждение.
Да, его я бы поменял.
Привет, Сергей. спасибо за ответ.
Почитал мануал - стр. 3-4, цитирую:
"3. Предохранительный механизм главного электродвигателя
Пять типов предохранительных выключателей (предохранительные выключатели задней крышки,
предохранительный выключатель отсека для использованных мастеров, предохранительный выключатель
узла изготовления мастера и предохранительный выключатель печатающего барабана) предотвращают
включение нижеследующих электродвигателей и электрических компонентов при размыкании одного из
предохранительных выключателей.
· Главный электродвигатель
· Двигатель зажима
· Электродвигатель прессования мастера
· Электродвигатель удаления мастера
· Отделяющий вентилятор"
Был у меня как-то на ремонте CZ-100 - у него так же главный мотор блокировался Е01 - так причиной блокировки был микрик в узле отработанных мастеров!
Благодарю - пробую.
прозвоню их, проверю на повреждение.
Зачем всё усложнять? Есть же ТМ802 для начала.
Почитал мануал - стр. 3-4, цитирую:
у меня как-то на ремонте CZ-100 - у него так же главный мотор блокировался Е01
Отредактировано Vadik_M (1 декабря, 2023г. 07:02:02)
Да, его я бы поменял.
Поменял от рабочей машины и старый почистил - не он причина Р01-520.
Он тестится и закрытый и открытый.
При повороте механизма руками - заметил сильное сопротивление при прохождение самой острой части кулачка механизма прижима (с металл.подшипником. Возможно угол рычага толкателя сдвинут. В понедельник проверю.
сильное сопротивление
помпу кто-нибудь смазывал?
