Riso EZ-370 ошибка Р01-520

Страница:   1 2

Сообщений 21 страница 34 из 34

21

  • Автор: RZ200
  • Участник
  • RZ200
  • Откуда: Казахстан
  • Сообщений: 69
  • Уважение: [+1/-0]
  • Позитив: [+6/-0]
  • Оборудование: RZ-200, CR1610, RP3105, Ez/Rz 370, MZ1070, MZ-770, CZ100, CV-1200, EV-3790
  • Зарегистрирован: 17 марта, 2021г.
  • Последний визит:
    26 февраля, 2025г. 14:27:11
  • Пользователь или сервис: Сервисант
risografist написал(а):

помпу кто-нибудь смазывал?

Да, я смазывал при каждой профилактике - 2 раза в год.

0

22

  • Автор: RZ200
  • Участник
  • RZ200
  • Откуда: Казахстан
  • Сообщений: 69
  • Уважение: [+1/-0]
  • Позитив: [+6/-0]
  • Оборудование: RZ-200, CR1610, RP3105, Ez/Rz 370, MZ1070, MZ-770, CZ100, CV-1200, EV-3790
  • Зарегистрирован: 17 марта, 2021г.
  • Последний визит:
    26 февраля, 2025г. 14:27:11
  • Пользователь или сервис: Сервисант
yrian написал(а):

Провода, либо шифратор в пыли.

Шифратор продул грушей, протер безворсовой салфеткой, пыли нет. Не помогло. После этого поставил главный мотор с рабочей машины.
Датчик шифратора тестится "ВКЛ" как по мануалу - норм.
Юра, провода как проверить? Они в общем жгуте смешаны.

0

23

  • Автор: RZ200
  • Участник
  • RZ200
  • Откуда: Казахстан
  • Сообщений: 69
  • Уважение: [+1/-0]
  • Позитив: [+6/-0]
  • Оборудование: RZ-200, CR1610, RP3105, Ez/Rz 370, MZ1070, MZ-770, CZ100, CV-1200, EV-3790
  • Зарегистрирован: 17 марта, 2021г.
  • Последний визит:
    26 февраля, 2025г. 14:27:11
  • Пользователь или сервис: Сервисант
risografist написал(а):

помпу кто-нибудь смазывал?

Сегодня снял помпу полностью разобрал удалил струю заводскую смазку, почистил смазал новой.
Поршень ходит нормально.
Проверил через ТМ все пять предохранительных выключателя - тестятся и открыто и закрыто.
Через ТМ проверил все двигатели - работают, кроме главного - при ТМ 861 ризограф отключается и включается с ошибкой Р01-521.
Если запустить вращение привода кнопочкой с главной платы - чередуются ошибки: Р01-521, сброс -  кнопка - Р01-537,сброс - кнопка -  Р01-521.
Заменил плату питания с рабочего ризографа - не плата.
Не разобрал только участок второй подачи бумаги - возможно кусочек пружинки толкателя в него улетел и клинит при вращении.

Отредактировано RZ200 (6 декабря, 2023г. 20:20:51)

0

24

  • Автор: RZ200
  • Участник
  • RZ200
  • Откуда: Казахстан
  • Сообщений: 69
  • Уважение: [+1/-0]
  • Позитив: [+6/-0]
  • Оборудование: RZ-200, CR1610, RP3105, Ez/Rz 370, MZ1070, MZ-770, CZ100, CV-1200, EV-3790
  • Зарегистрирован: 17 марта, 2021г.
  • Последний визит:
    26 февраля, 2025г. 14:27:11
  • Пользователь или сервис: Сервисант
RZ200 написал(а):

Если запустить вращение привода кнопочкой с главной платы - чередуются ошибки: Р01-521, сброс -  кнопка - Р01-537,сброс - кнопка -  Р01-521.

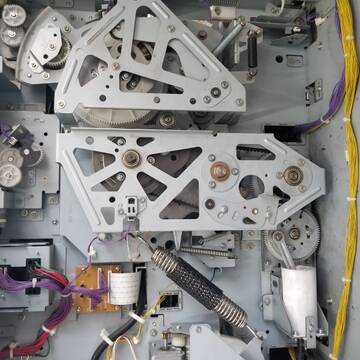

https://upforme.ru/uploads/0000/10/ae/5805/t792883.jpg

0

25

  • Автор: RZ200
  • Участник
  • RZ200
  • Откуда: Казахстан
  • Сообщений: 69
  • Уважение: [+1/-0]
  • Позитив: [+6/-0]
  • Оборудование: RZ-200, CR1610, RP3105, Ez/Rz 370, MZ1070, MZ-770, CZ100, CV-1200, EV-3790
  • Зарегистрирован: 17 марта, 2021г.
  • Последний визит:
    26 февраля, 2025г. 14:27:11
  • Пользователь или сервис: Сервисант
RZ200 написал(а):

Провода

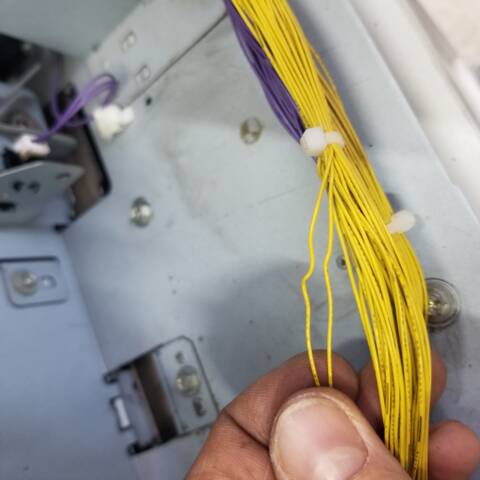

https://upforme.ru/uploads/0000/10/ae/5805/t813593.jpg

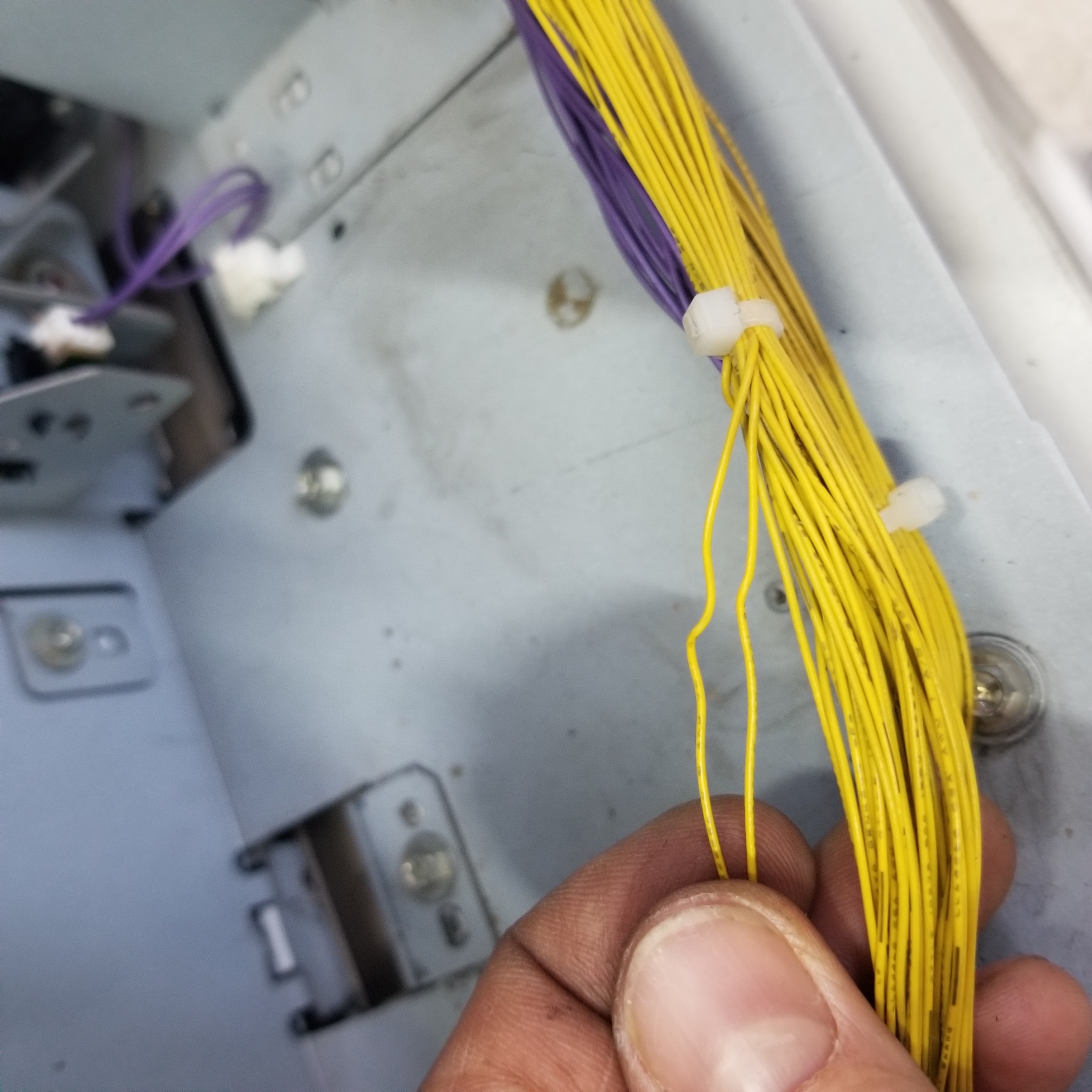

Эти 2 провода были перегнуты - как их проверить?

0

26

  • Автор: Vadik_M
  • Сервисант
  • Откуда: Сталинград
  • Сообщений: 8174
  • Уважение: [+692/-40]
  • Позитив: [+244/-60]
  • Оборудование: 0
  • Зарегистрирован: 15 марта, 2008г.
  • Последний визит:
    30 декабря, 2025г. 16:10:54
  • Пользователь или сервис: никто

На картинке поста 25, привод не в положении "В"
Кусочки амортизатора на полу (Но это на ошибки не влияет)
Руками привод то крутится?

0

27

  • Автор: RZ200
  • Участник
  • RZ200
  • Откуда: Казахстан
  • Сообщений: 69
  • Уважение: [+1/-0]
  • Позитив: [+6/-0]
  • Оборудование: RZ-200, CR1610, RP3105, Ez/Rz 370, MZ1070, MZ-770, CZ100, CV-1200, EV-3790
  • Зарегистрирован: 17 марта, 2021г.
  • Последний визит:
    26 февраля, 2025г. 14:27:11
  • Пользователь или сервис: Сервисант
Vadik_M написал(а):

На картинке поста 25, привод не в положении "В"
Кусочки амортизатора на полу (Но это на ошибки не влияет)
Руками привод то крутится?

1. На картинке 25 - заснято положение момента остановки при нажатии кнопки вращения на "материнке", тк видео вращения с блокировкой  не смог загрузить на сайт.
2. Амортизатор новый - рабочий в металлической рамке. Кусочки это старая смазка от помпы. Помпа перебрана отмыта от старой смазки, смазана новой.
3. Руками без особых усилий крутиться до положения изображенном на картинке #25. После очень туго, если подрычажить с отверткой можно провернуть, затем снова без усилий.
Выставляю в положение В, тест или нажимаю кнопку вращения - ошибки Р01-520 или Р01-537, либо без ошибки падает в защиту(сам перегружается).

Отредактировано RZ200 (7 декабря, 2023г. 09:24:58)

0

28

  • Автор: sergog
  • Сервисант
  • sergog
  • Откуда: Москва
  • Сообщений: 749
  • Уважение: [+64/-1]
  • Позитив: [+2/-0]
  • Оборудование: riso, uchida
  • Зарегистрирован: 7 февраля, 2012г.
  • Последний визит:
    3 марта, 2026г. 16:10:30
  • Пользователь или сервис: сервис

Подшипник на рычаге не слетел с фланца главного привода ?

0

29

  • Автор: yrian
  • Сервисант
  • yrian
  • Откуда: Россия, Воронеж
  • Сообщений: 865
  • Уважение: [+82/-6]
  • Позитив: [+3/-0]
  • Оборудование: RISO, DUPLO, RICOH
  • Зарегистрирован: 18 сентября, 2009г.
  • Последний визит:
    1 марта, 2026г. 15:18:27
  • Пользователь или сервис: сервис

Попробуйте запустить 880 без барабана, что получится? А если при этом отцепить пружину прижима?

0

30

  • Автор: Vadik_M
  • Сервисант
  • Откуда: Сталинград
  • Сообщений: 8174
  • Уважение: [+692/-40]
  • Позитив: [+244/-60]
  • Оборудование: 0
  • Зарегистрирован: 15 марта, 2008г.
  • Последний визит:
    30 декабря, 2025г. 16:10:54
  • Пользователь или сервис: никто

880 без барабана не поедет.

0

31

  • Автор: Vadik_M
  • Сервисант
  • Откуда: Сталинград
  • Сообщений: 8174
  • Уважение: [+692/-40]
  • Позитив: [+244/-60]
  • Оборудование: 0
  • Зарегистрирован: 15 марта, 2008г.
  • Последний визит:
    30 декабря, 2025г. 16:10:54
  • Пользователь или сервис: никто
RZ200 написал(а):

либо без ошибки падает в защиту(сам перегружается).

К.З. где то

sergog написал(а):

Подшипник на рычаге не слетел с фланца главного привода ?

На фото на месте подшипник.

0

32

  • Автор: yrian
  • Сервисант
  • yrian
  • Откуда: Россия, Воронеж
  • Сообщений: 865
  • Уважение: [+82/-6]
  • Позитив: [+3/-0]
  • Оборудование: RISO, DUPLO, RICOH
  • Зарегистрирован: 18 сентября, 2009г.
  • Последний визит:
    1 марта, 2026г. 15:18:27
  • Пользователь или сервис: сервис
Vadik_M написал(а):

880 без барабана не поедет.

Отлично едет, надо только на микрик нажать.

0

33

  • Автор: Федоровский
  • Сервисант
  • Федоровский
  • Откуда: Москва
  • Сообщений: 2628
  • Уважение: [+283/-8]
  • Позитив: [+267/-12]
  • Оборудование: RISO DUPLO IDEAL HORIZON
  • Зарегистрирован: 6 февраля, 2007г.
  • Последний визит:
    6 марта, 2026г. 20:43:33
  • Пользователь или сервис: сервис

На главном двигателе шкив законтрен на оси редуктора, не болтается случаем?

0

34

  • Автор: igorb
  • Участник
  • Откуда: Саратов
  • Сообщений: 54
  • Уважение: [+2/-1]
  • Позитив: [+0/-0]
  • Оборудование: RISO
  • Зарегистрирован: 12 сентября, 2008г.
  • Последний визит:
    Вчера 20:22:22
  • Пользователь или сервис: сервис
RZ200 написал(а):

Сегодня снял помпу полностью разобрал удалил струю заводскую смазку, почистил смазал новой.
Поршень ходит нормально.
Проверил через ТМ все пять предохранительных выключателя - тестятся и открыто и закрыто.
Через ТМ проверил все двигатели - работают, кроме главного - при ТМ 861 ризограф отключается и включается с ошибкой Р01-521.
Если запустить вращение привода кнопочкой с главной платы - чередуются ошибки: Р01-521, сброс -  кнопка - Р01-537,сброс - кнопка -  Р01-521.
Заменил плату питания с рабочего ризографа - не плата.
Не разобрал только участок второй подачи бумаги - возможно кусочек пружинки толкателя в него улетел и клинит при вращении.

Отредактировано RZ200 (6 декабря, 2023г. 21:20:51)

Добрый день.
Чем дело то закончилось?

0
