Riso RZ 570 Белые четкие полосы по направлению движения бумаги

Поделиться123 марта, 2024г. 15:51:52

Автор: Maks_im
Участник
Откуда: Perm
Сообщений: 2
Уважение: [+0/-0]
Позитив: [+0/-0]
Оборудование: RZ570 SF5350
Зарегистрирован: 21 марта, 2024г.
Последний визит:
25 марта, 2024г. 17:04:31
Пользователь или сервис: Service

Добрый день!
Проблема: Riso RZ 570 (пробег 7млн) имеет дефект печати, такой как белая четкая полоса по центру листа, по направлению движения. На полосе нет и намеков на изображение. При создании нового мастера дефект сохраняется, либо меняется - по центру изображение есть, по краям пробелы с четкой границей.

По странному стечению обстоятельств на этой машине не работает сенсор на дисплее, поэтому я не смог вывести тестовый лист, чтобы исключить сканер. Но в сканере стоит неподвижный объектив, поэтому вероятнее всего причина в термоголовке. Протирал ее салфеткой со спиртом, она чистая.

Снял кабель соединяющий термоголовку с разъемом на (выдвижном) модуле мастера, прозвонил все пины - power и data, похоже все ок.

Как лучше поступить далее? Были ли у кого такие проблемы?

Спасибо

Отредактировано Maks_im (23 марта, 2024г. 17:21:53)

0

Поделиться223 марта, 2024г. 19:05:05

Автор: Sergyk
Сервисант
Откуда: Россия
Сообщений: 3065
Уважение: [+238/-6]
Позитив: [+138/-8]
Оборудование: RISO
Зарегистрирован: 17 февраля, 2007г.
Последний визит:
Сегодня 17:01:28
Пользователь или сервис: сервис

А с интерфейса нельзя картинку напечатать и сканер не нужен. Тачпад заменить и будет экран работать. А так только замена термоголовки.

0

Поделиться323 марта, 2024г. 19:31:44

Автор: yrian
Сервисант
Откуда: Россия, Воронеж
Сообщений: 850
Уважение: [+82/-6]
Позитив: [+3/-0]
Оборудование: RISO, DUPLO, RICOH
Зарегистрирован: 18 сентября, 2009г.
Последний визит:
Сегодня 05:40:08
Пользователь или сервис: сервис

Maks_im написал(а):

При создании нового мастера дефект сохраняется, либо меняется - по центру изображение есть, по краям пробелы с четкой границей.

это означает, что ТГ не причём.

Maks_im написал(а):

на этой машине не работает сенсор на дисплее, поэтому я не смог вывести тестовый лист,

разве для этого недостаточно кнопок?

Maks_im написал(а):

Но в сканере стоит неподвижный объектив, поэтому вероятнее всего причина в термоголовке.

в сканере есть подвижные зеркала.

Что бы исключить сканер, можно при изготовлении мастера смасштабировать оригинал.
Дайте хорошее, чёткое фото оттиска.

0

Поделиться423 марта, 2024г. 19:39:58

Автор: yrian
Сервисант
Откуда: Россия, Воронеж
Сообщений: 850
Уважение: [+82/-6]
Позитив: [+3/-0]
Оборудование: RISO, DUPLO, RICOH
Зарегистрирован: 18 сентября, 2009г.
Последний визит:
Сегодня 05:40:08
Пользователь или сервис: сервис

Проинспектируйте разъëм узл мастеров - тело аппарата. Там бывает , что набивается пыль.

0

Поделиться525 марта, 2024г. 11:10:24

Автор: Maks_im
Участник
Откуда: Perm
Сообщений: 2
Уважение: [+0/-0]
Позитив: [+0/-0]
Оборудование: RZ570 SF5350
Зарегистрирован: 21 марта, 2024г.
Последний визит:
25 марта, 2024г. 17:04:31
Пользователь или сервис: Service

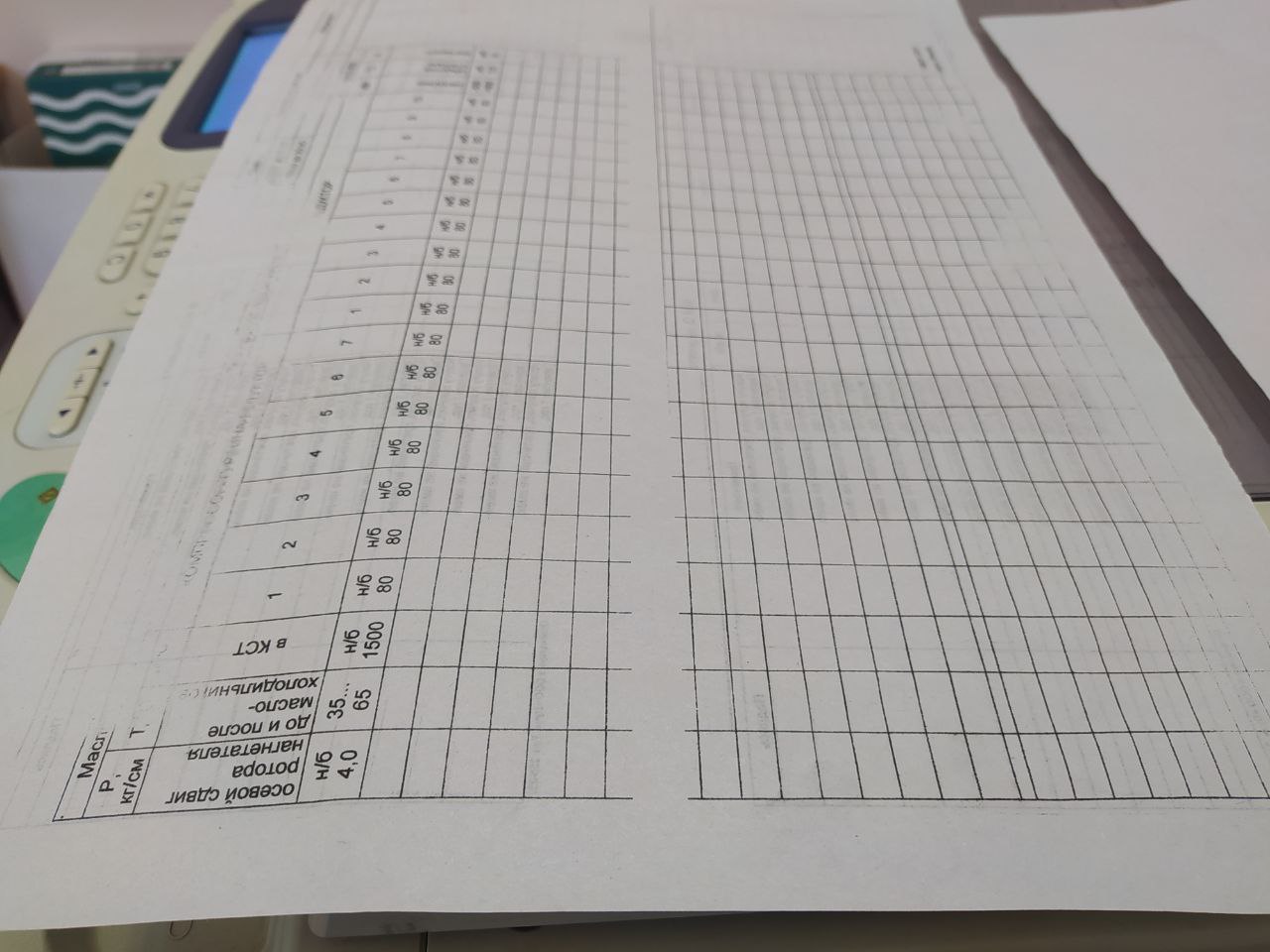

Проинспектировал разъем на блоке мастеров, и на ответной части корпуса машины - проблем нет, чистый (и протер спиртом). Сам кабель от термоголовки до разъема прозвонил и поставил на место. Проверил - проблема та же, фото прикрепил. Изменить масштаб оригинала не смог, тк его изменение завязано на ввод параметров с сенсорной панели (сенсор не работает).

Счетчик мастеров 15,7к

Как я понимаю, на данный момент все упирается с большой долей вероятности в термоголовку. Также по понятным причинам необходимо восстановить/заменить сенсорную панель, возможно даже заменить ее до замены ТГ (стоит обдумать)

Всем спасибо за идеи
