RISO EZ370Е Порядок замены амортизатора рычага?

Поделиться14 апреля, 2024г. 07:59:26

Автор: rs485
Участник
Откуда: Surgut, Russia
Сообщений: 38
Уважение: [+0/-0]
Позитив: [+0/-0]
Оборудование: riso ez570
Зарегистрирован: 18 июня, 2013г.
Последний визит:
12 апреля, 2024г. 05:17:33
Пользователь или сервис: пользователь

Здравствуете!

RISO EZ370Е
K-4911352
M-6456
Ошибка J08-412
Застареет бумага (видео).

Менял резинку (019-11833-006) не помогло, менял ролики (035-14303-001), правда старые на старые не помогло (с рабочего riso).
Проверял датчик ТМ0722 (снимал чистил).
Ну и чистка, продувка/пылесос шестерёнок первой подачи, стола, чистка прижимного вала.
Бумага застареет не всегда, вроде как помогает шевеление (но это не точно) штока, на котором крепятся ролики (035-14303-001).

После чтения форума пришёл к выводу что нужно проверить, зазора между согласующим кулачком и подшипником узла G-образного рычага не превышает 0,3 мм.

1. Там необходимо сначала зайти в ТМ889, после чего положение рычага измениться, после чего можно замерять, регулировать.
Только не понятно как после замеров/регулировки вернуть рычаг в исходное состояние?

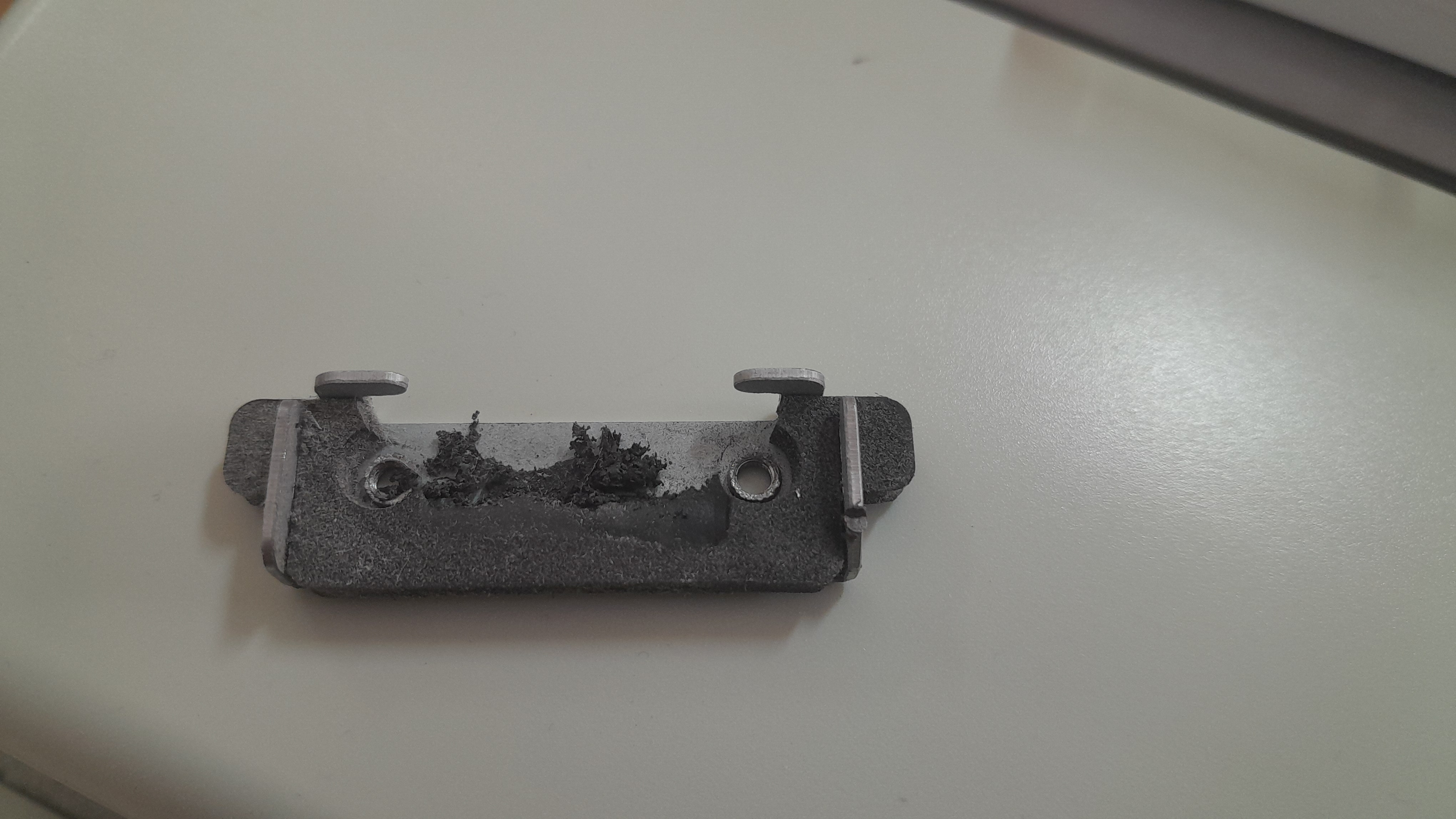

Так же обнаружил кусочки резины, по всей видимости это амортизатор рычага.
2. Каков порядок его замены (так просто до него не добраться)?

0

Поделиться24 апреля, 2024г. 10:06:53

Автор: Sergyk
Сервисант
Откуда: Россия
Сообщений: 3065
Уважение: [+238/-6]
Позитив: [+138/-8]
Оборудование: RISO
Зарегистрирован: 17 февраля, 2007г.
Последний визит:
Сегодня 03:49:08
Пользователь или сервис: сервис

rs485 написал(а):

Каков порядок его замены (так просто до него не добраться)?

Снять с помощью шестигранника и поменять.

0

Поделиться34 апреля, 2024г. 11:09:31

Автор: rs485
Участник
Откуда: Surgut, Russia
Сообщений: 38
Уважение: [+0/-0]
Позитив: [+0/-0]
Оборудование: riso ez570
Зарегистрирован: 18 июня, 2013г.
Последний визит:
12 апреля, 2024г. 05:17:33
Пользователь или сервис: пользователь

Sergyk написал(а):

Снять с помощью шестигранника и поменять.

Возможно, я неправильно понял (пытаюсь переводить googl переводчиком):
Снятие амортизатора Стр. 7-7
1. Снимите главный кожух (Main cover assembly)
Чтобы снять главный кожух нужно снять пружину давления (Pressure Spring Стр. 3-6)
Запустите тестовый режим №908

Подскажите номера страниц, которые необходимо изучить чтобы добраться до амортизатора.

0

Поделиться44 апреля, 2024г. 11:31:14

Автор: Sergyk
Сервисант
Откуда: Россия
Сообщений: 3065
Уважение: [+238/-6]
Позитив: [+138/-8]
Оборудование: RISO
Зарегистрирован: 17 февраля, 2007г.
Последний визит:
Сегодня 03:49:08
Пользователь или сервис: сервис

706 картинка 2 черных винта шестигранники внутреннии открутите .
Вообще меньше переводите, лучше включать логику

Отредактировано Sergyk (4 апреля, 2024г. 11:32:58)

0

Поделиться54 апреля, 2024г. 11:44:02

Автор: rs485
Участник
Откуда: Surgut, Russia
Сообщений: 38
Уважение: [+0/-0]
Позитив: [+0/-0]
Оборудование: riso ez570
Зарегистрирован: 18 июня, 2013г.
Последний визит:
12 апреля, 2024г. 05:17:33
Пользователь или сервис: пользователь

Sergyk написал(а):

706 картинка 2 черных винта шестигранники внутреннии открутите .
Вообще меньше переводите, лучше включать логику

Отредактировано Sergyk (Сегодня 11:32:58)

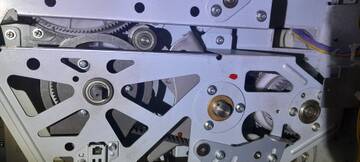

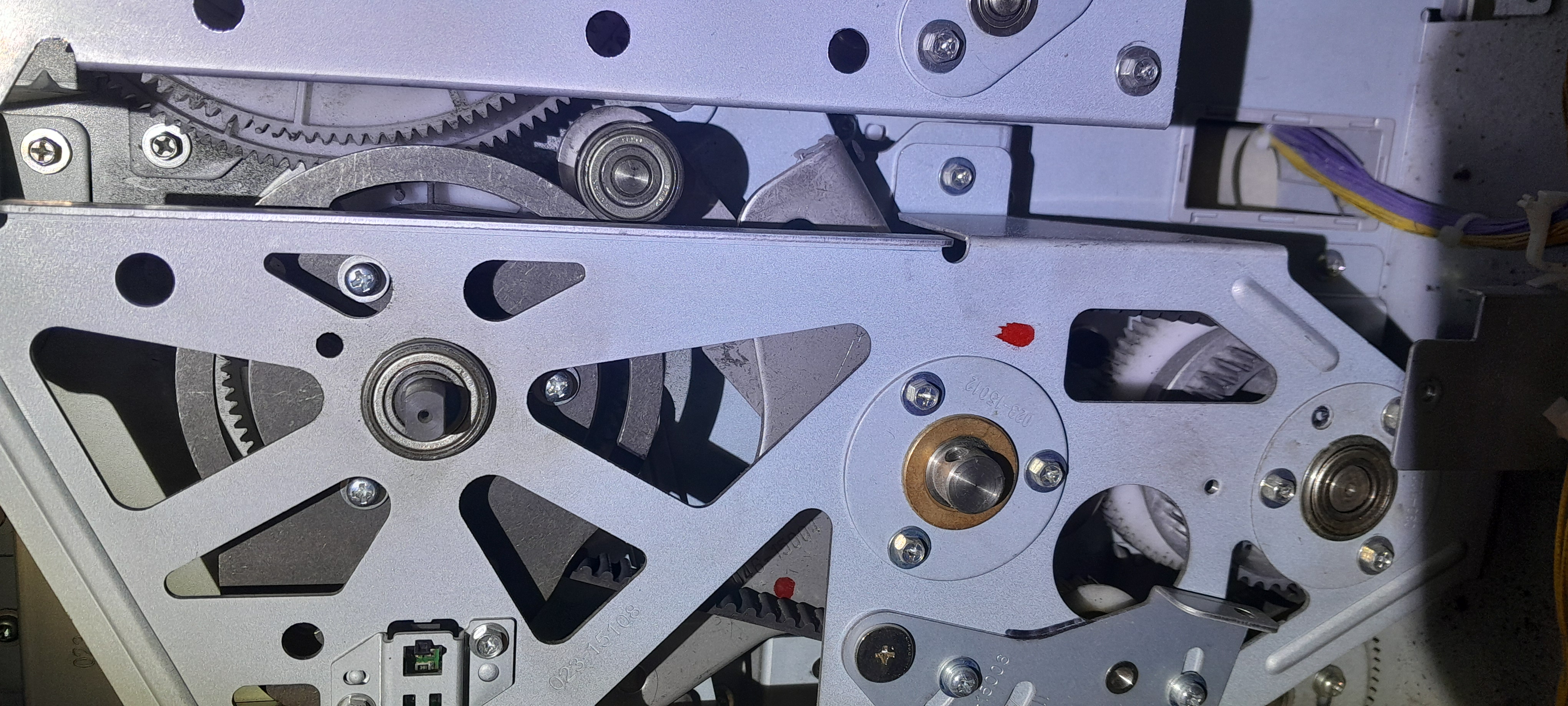

К ним практически нет доступа
Или как-то можно подлезть?
(Я сейчас не возле ризографа.)

Отредактировано rs485 (4 апреля, 2024г. 11:45:54)

0

Поделиться64 апреля, 2024г. 14:47:06

Автор: Sergyk
Сервисант
Откуда: Россия
Сообщений: 3065
Уважение: [+238/-6]
Позитив: [+138/-8]
Оборудование: RISO
Зарегистрирован: 17 февраля, 2007г.
Последний визит:
Сегодня 03:49:08
Пользователь или сервис: сервис

Снять пружину, ослабить ремень снять кожух .

0

Поделиться75 апреля, 2024г. 05:52:39

Автор: rs485
Участник
Откуда: Surgut, Russia
Сообщений: 38
Уважение: [+0/-0]
Позитив: [+0/-0]
Оборудование: riso ez570
Зарегистрирован: 18 июня, 2013г.
Последний визит:
12 апреля, 2024г. 05:17:33
Пользователь или сервис: пользователь

Sergyk написал(а):

Снять пружину, ослабить ремень снять кожух .

Написано, что для снятия пружины нужно использовать ТМ908, после чего вытащить барабан.
Как после завершения работы пружина вернётся в исходное положение?

Перед дальнейшей разборкой нужно использовать ТМ892, пока не совпадут метки, после чего вставить штырь (8x160мм, для фиксации).

0

Поделиться85 апреля, 2024г. 08:29:30

Автор: sergog
Сервисант
Откуда: Москва
Сообщений: 598
Уважение: [+55/-0]
Позитив: [+0/-0]
Оборудование: riso, uchida
Зарегистрирован: 7 февраля, 2012г.
Последний визит:
Вчера 15:14:55
Пользователь или сервис: сервис

вам уже написали - меньше читайте что написано и больше думайте головой . Два винта под шестигранник , снять и поставить . И поменьше читайте утром советскую прессу - пагубно влияет на логическое мышление.
