Riso Ez371e складка посередине мастера

Страница: 1

Сообщений 1 страница 11 из 11

1

  • Автор: Driliad
  • Участник
  • Откуда: Ковров
  • Сообщений: 5
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Оборудование: mz770, ez200ep
  • Зарегистрирован: 18 мая, 2022г.
  • Последний визит:
    Вчера 10:46:13
  • Пользователь или сервис: Пользователь

Здравствуйте, сейчас пытаюсь восстановить ризограф, который лет 8 стоял без работы.
Пробег 1 661 000
мастер 4800

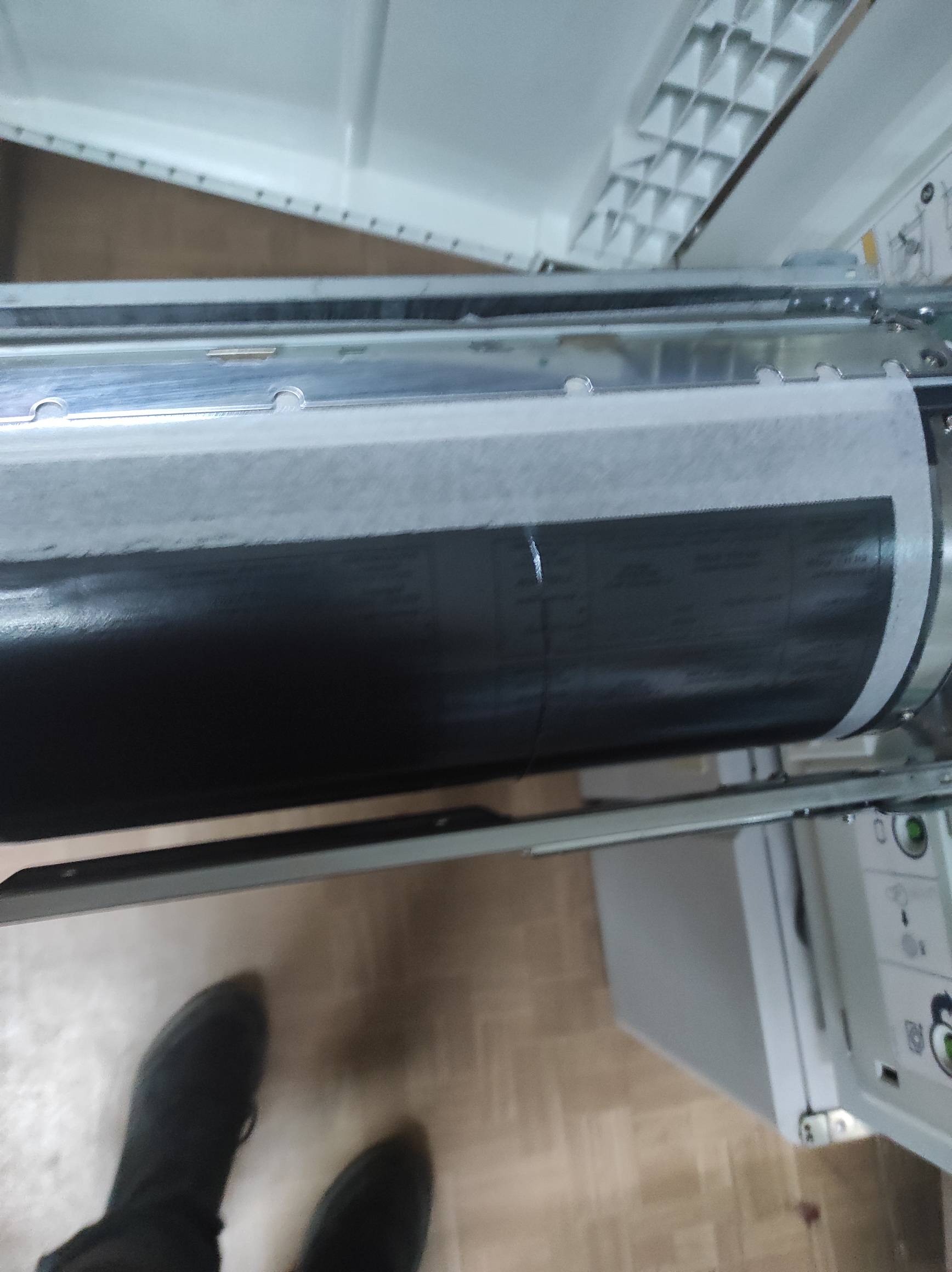

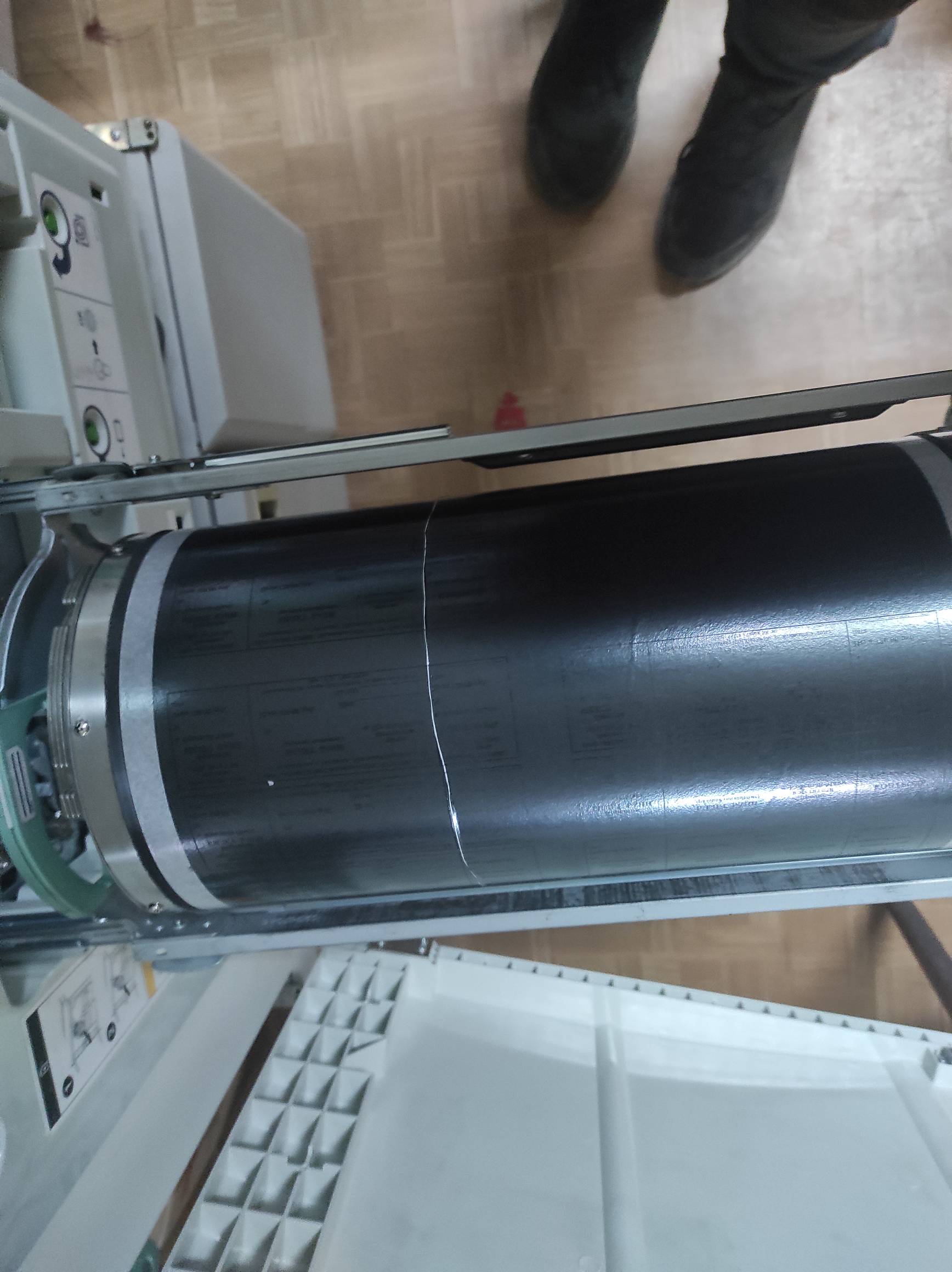

Собственно, проблема заключается в том, что при нанесении мастера на барабан, на мастере появляется складка вдоль всего барабана.
https://forumupload.ru/uploads/0000/10/ae/5964/t458162.jpg
https://forumupload.ru/uploads/0000/10/ae/5964/t77310.jpg
За это время, был поменян прижимной вал, поменяна металлическая сетка на барабане(старая была вся во вмятинах, которые давали пятна непропечатки на бумаге. пятна ушли - складка осталась). результатов это не дало
Пробовали использовать разные мастер-пленки (ОАТ, ОАТ из японских материалов, оригинал HD) проблема сохраняется.
Замечено, что складка всегда начинается в одном и том же месте барабана - примерно на 2 см правее(если смотреть со стороны выходного лотка) носика подачи воздуха.

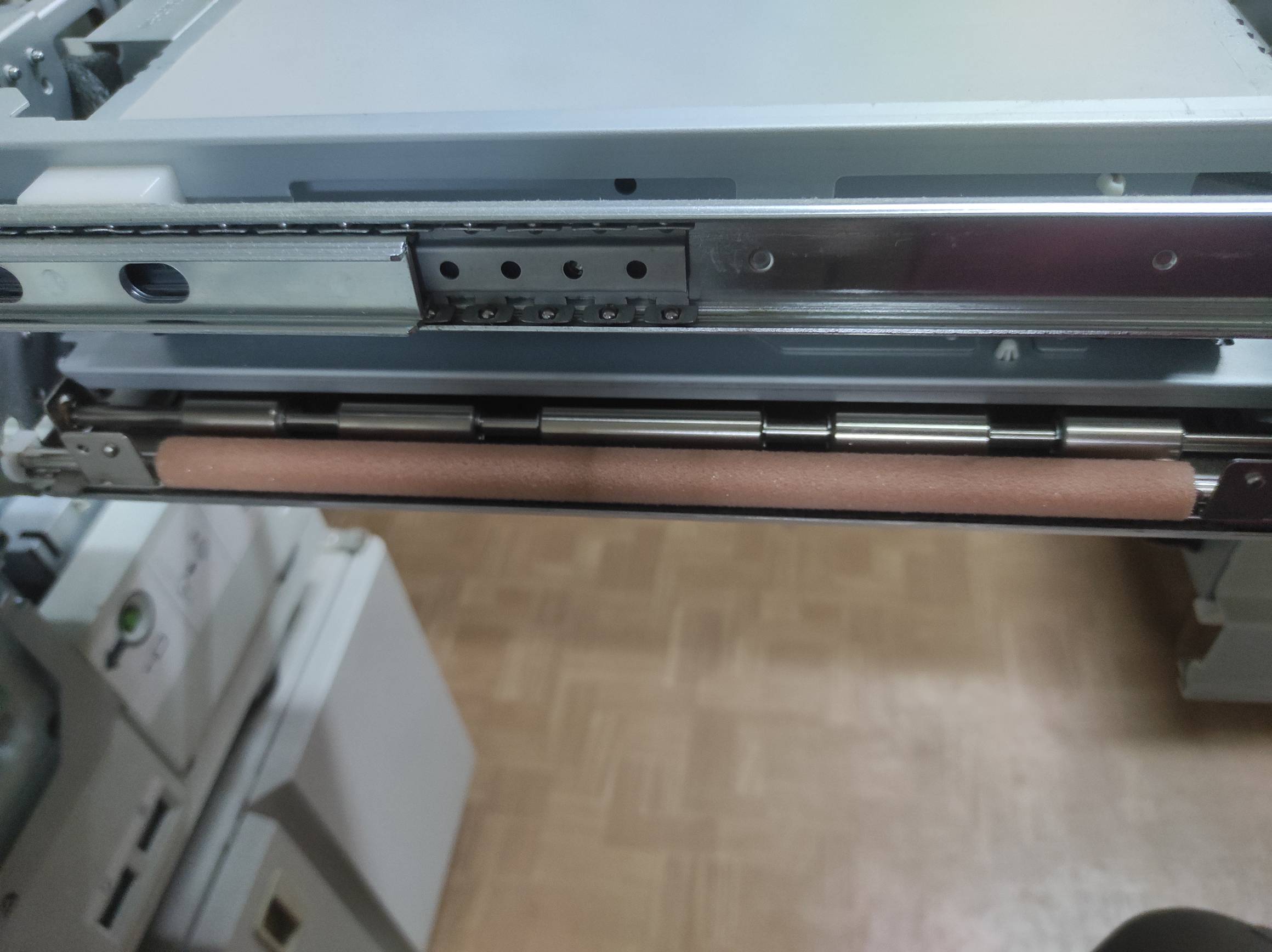

На поролоновом ролике подачи мастера замечен небольшой черный след примерно в том месте, где идёт складка
https://forumupload.ru/uploads/0000/10/ae/5964/t177442.jpg
Подскажите пожалуйста, куда дальше копать

Отредактировано Driliad (23 мая, 2024г. 16:16:09)

0

2

  • Автор: sergog
  • Сервисант
  • sergog
  • Откуда: Москва
  • Сообщений: 637
  • Уважение: [+56/-0]
  • Позитив: [+0/-0]
  • Оборудование: riso, uchida
  • Зарегистрирован: 7 февраля, 2012г.
  • Последний визит:
    Вчера 21:32:31
  • Пользователь или сервис: сервис

снять зажимную планку на барабане и сделать мастер . Машина вывалится в ошибку , но вы идентифицируете  проблему - она при изготовлении мастера или при намотке на барабан . Сделали мастер , вынули бокс мастеров и посмотрели - ровный он вышел или нет. Отсюда пляшете дальше .

Отредактировано sergog (23 мая, 2024г. 17:05:54)

0

3

  • Автор: Driliad
  • Участник
  • Откуда: Ковров
  • Сообщений: 5
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Оборудование: mz770, ez200ep
  • Зарегистрирован: 18 мая, 2022г.
  • Последний визит:
    Вчера 10:46:13
  • Пользователь или сервис: Пользователь

Сделал, как Вы предложили. Из блока мастер выходит ровно. Пока склоняюсь к кривой прижимной планке. Подскажите, взаимозаменяемы ли планки на барабанах ez370е и ez371e?

0

4

  • Автор: Sergyk
  • Сервисант
  • Sergyk
  • Откуда: Москва
  • Сообщений: 3094
  • Уважение: [+238/-6]
  • Позитив: [+138/-8]
  • Оборудование: RISO
  • Зарегистрирован: 17 февраля, 2007г.
  • Последний визит:
    Сегодня 09:16:23
  • Пользователь или сервис: сервис от RA до SFII

Подойдет

0

5

  • Автор: sergog
  • Сервисант
  • sergog
  • Откуда: Москва
  • Сообщений: 637
  • Уважение: [+56/-0]
  • Позитив: [+0/-0]
  • Оборудование: riso, uchida
  • Зарегистрирован: 7 февраля, 2012г.
  • Последний визит:
    Вчера 21:32:31
  • Пользователь или сервис: сервис
Driliad написал(а):

Сделал, как Вы предложили. Из блока мастер выходит ровно. Пока склоняюсь к кривой прижимной планке. Подскажите, взаимозаменяемы ли планки на барабанах ez370е и ez371e?

еще как вариант - угол установки барабана  . Но это нужно делать мастер со снятой крышечкой над барабаном и визуально определять как мастер загружается под планку . Иногда бывает  ,что в тесте достаточно немного ему ( барабану ) поменять угол загрузки и все пойдет как поп маслу .

0

6

  • Автор: yrian
  • Сервисант
  • yrian
  • Откуда: Россия, Воронеж
  • Сообщений: 865
  • Уважение: [+82/-6]
  • Позитив: [+3/-0]
  • Оборудование: RISO, DUPLO, RICOH
  • Зарегистрирован: 18 сентября, 2009г.
  • Последний визит:
    Вчера 22:18:56
  • Пользователь или сервис: сервис

Положение барабана задано жëстко, вилка рычага управления клампером надевается на белый пластиковый столбушок, расположенный на фланце барабана, и тем самым фиксирует положение барабана; изменить его нельзя.

0

7

  • Автор: Driliad
  • Участник
  • Откуда: Ковров
  • Сообщений: 5
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Оборудование: mz770, ez200ep
  • Зарегистрирован: 18 мая, 2022г.
  • Последний визит:
    Вчера 10:46:13
  • Пользователь или сервис: Пользователь

Переставил планку с ez370е.
первые 2 мастера сделал идеально ровные.
все последующие он не смог самостоятельно надеть и снять с барабана(к сожалению, забыл записать номера ошибок. Если не изменяет память, а02-509 и а01-214).
пока вернул на место родную планку.

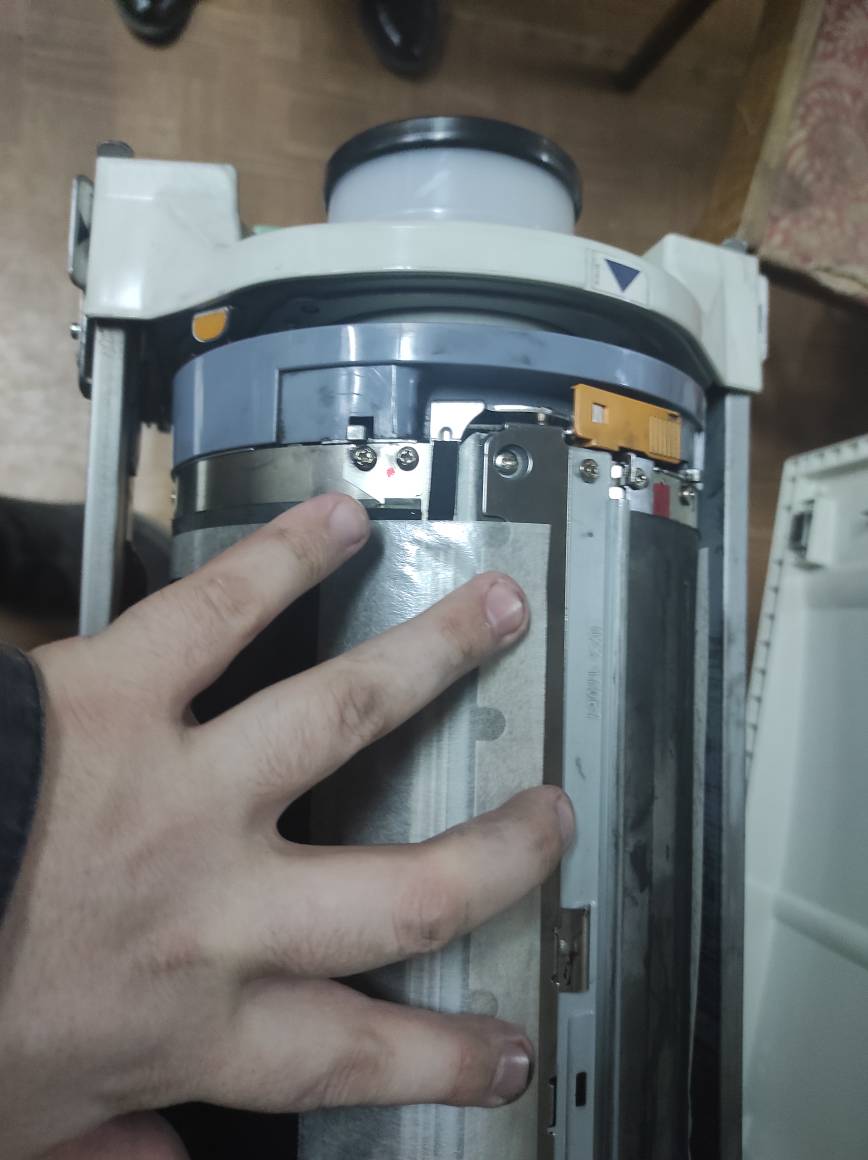

при загрузке мастера он уходит под планку почти до самого конца.
https://forumupload.ru/uploads/0000/10/ae/5964/t979107.jpg

при этом 543 тест показывает значение 010

Отредактировано Driliad (24 мая, 2024г. 16:06:32)

0

8

  • Автор: sergog
  • Сервисант
  • sergog
  • Откуда: Москва
  • Сообщений: 637
  • Уважение: [+56/-0]
  • Позитив: [+0/-0]
  • Оборудование: riso, uchida
  • Зарегистрирован: 7 февраля, 2012г.
  • Последний визит:
    Вчера 21:32:31
  • Пользователь или сервис: сервис

загони 543 поменьше ..........может он при заходе под планку упирается в нее в конце и мнется

0

9

  • Автор: sergog
  • Сервисант
  • sergog
  • Откуда: Москва
  • Сообщений: 637
  • Уважение: [+56/-0]
  • Позитив: [+0/-0]
  • Оборудование: riso, uchida
  • Зарегистрирован: 7 февраля, 2012г.
  • Последний визит:
    Вчера 21:32:31
  • Пользователь или сервис: сервис
Driliad написал(а):

Переставил планку с ez370е.
первые 2 мастера сделал идеально ровные.
все последующие он не смог самостоятельно надеть и снять с барабана(к сожалению, забыл записать номера ошибок. Если не изменяет память, а02-509 и а01-214).
пока вернул на место родную планку.
при загрузке мастера он уходит под планку почти до самого конца.
https://forumupload.ru/uploads/0000/10/ … 979107.jpg

при этом 543 тест показывает значение 010

Отредактировано Driliad (Сегодня 16:06:32)

надеть не смог скорее всего потому что снять не смог . А снять - попробуйте ось с колесиком беленьким на планке выброса пленки подогнуть немного от центра , лучше выбрасываться на ролики будет . Помогает.....

0

10

  • Автор: Driliad
  • Участник
  • Откуда: Ковров
  • Сообщений: 5
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Оборудование: mz770, ez200ep
  • Зарегистрирован: 18 мая, 2022г.
  • Последний визит:
    Вчера 10:46:13
  • Пользователь или сервис: Пользователь

Извиняюсь за долгое отсутствие, был загружен другими проектами.
Поставил 543 тест в 000.
теперь складка либо не появляется вовсе, либо появляется, но настолько слабая, что разглаживается не оставляя следов за 5-7 листов а3.
В любом случае, уже можно работать.

0

11

  • Автор: sergog
  • Сервисант
  • sergog
  • Откуда: Москва
  • Сообщений: 637
  • Уважение: [+56/-0]
  • Позитив: [+0/-0]
  • Оборудование: riso, uchida
  • Зарегистрирован: 7 февраля, 2012г.
  • Последний визит:
    Вчера 21:32:31
  • Пользователь или сервис: сервис

но при этом смотрите , если 543 уменьшили - то чтобы он не вылезал при печати из-под планки . Здесь баланс нужен . Мало - тоже плохо . Лучше конечно визуально весь процесс посмотреть  - как пленка заходит под планку и не цепляется ли за что-то .

0
